智能家电中热水器电路设计方案

录入:edatop.com    点击:
  智能家居的基本功能包括智能家电控制、消防报警、煤气泄露探测、智能热水器等。目前全球已经有数以千万计的家庭安装了家庭网络产品,据预测未来家庭网络产品需求仍将大幅度增长。随着我国经济的快速持续增长,对未来家庭网络的需求也呈现出强劲增长趋势,其中智能热水器作为智能家居不可以缺少的一个组成部分,有着广阔的市场前景。

  热水器的使用范围涉及家庭、酒店等各种场合,具有非常广阔的市场。目前市场上热水器品种主要有电热水器、太阳能热水器、燃气热水器。就国内具体情况而言,现在很多热水器均采用人工手动调节或红外遥控调节方式,家用电器传统的遥控方式一般采用红外线遥控,但是红外线遥控要求遥控器和机体之间不能有障碍物,因此不能穿墙。随着科技的发展和人们要求的提高,这种功能越来越不能满足使用者的要求。

  网络接口电路

  主控器采用PIC18F66J60($3.5000),是一款以太网微控制器,具有出色的计算性能、丰富的功能集以及极具竞争力的价格,包括一系列串行通信外设,多至2个独立增强型USART 和2个主控SSP模块,能够进行SPI 和I2C模式操作,具有嵌入式以太网控制器模块。

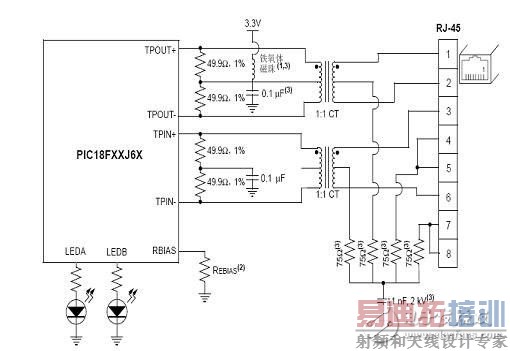

  本文的连接解决方案,完全实现介质访问控制和物理层收发器模块,只需使用两个脉冲变压器和一些无源器件即可将单片机直接与以太网相连。网络接口电路如图所示,TPIN+/TPIN- 和TPOUT+/TPOUT- 引脚与用于以太网操作的1:1 中心抽头脉冲变压器相连。当使能以太网模块时,两个TPOUT 引脚会有持续的电流流入;当收发器模块在发送数据时,通过改变TPOUT+ 和TPOUT-的相对电流大小,将在以太网电缆上产生一个差分电压,发送和接收接口均需要另外使用两个电阻和一个电容正确与传输线相连,最大限度地减少信号反射,增加通信信号的稳定。



  该方案主要是以IAI442X系列芯片和PIC系列微控制器研发的智能家居控制方案,可以方便地推广应用到各种智能家电系统中。
