解读AT89C2051遥控接收器电路设计原理
录入：edatop.com 点击：
电路基本原理就是通过红外接收头收集红外信号，当有红外信号进来时，单片机AT89C2051(＄0.5999)执行中断并对采集到的红外信号进行解码，并从串口送到PC，PC软件Girder收到串口发来的字符再根据定义做出相应的命令操作。电路中使用了几个简单的元件做成串口窃电电路，使这个遥控器不需要再外接电源，插到串口上就可以使用了，可以说是即插。安装好后，运行Girder后，指示灯LED1就开始闪烁，表明电路正常工作了，这时就可以使用你的遥控器了，当关闭 Girder后电路板的电源也会被切断，指示灯熄灭。下面是制作过程和具体的一些注意事项等。

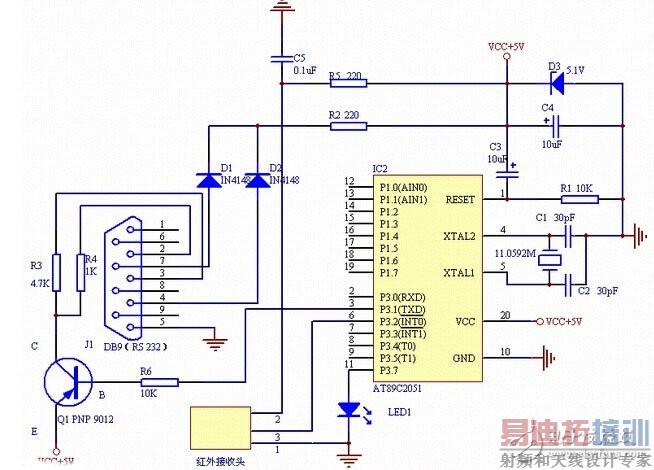

如下图是这个遥控接收器的全部电原理图。
