LM317电源应用电路设计组合分析

　　LM117(＄6.1155)/LM317(＄0.2142)的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需几个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM117(＄6.1155)/LM317(＄0.2142)内置有过载保护、安全区保护等多种保护电路。通常LM117(＄6.1155)/LM317(＄0.2142)不需要外接电容，除非输入滤波电容到LM117(＄6.1155)/LM317(＄0.2142)输入端的连线超过6英寸（约15公分）。使用输出电容能改变瞬间反应速度。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM117(＄6.1155)/LM317(＄0.2142)够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达几百伏的电压，只要输入输出电压差不超过LM117(＄6.1155)/LM317(＄0.2142)的极限就可以了。当然还要避免输出端短路。另外也可以把调整端接到一个可程式的电压上，实现可程式的电源输出。

　　电路应用

　　使用于音响前级电路、精密电路、电子制作等…对电源要求实现高精度电源的电压，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用 100uf ），能有效的保证NE5532(＄0.2750)、NE5535等音响电路的高度稳定工作，提高瞬间特性和高频特性。 （实际使用效果比LM78xx、LM79xx等稳压模组好）

　　特性可调整输出电压最低到1.2V。保证1.5A输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB纹波抑制比。输出短路保护。过电压、过热保护。最高输入电压40V，工作温度 -55-150O，调整管安全工作区保护。标准三端晶体管封装。电压范围 输入/输出最小压差降为0.2V

　　

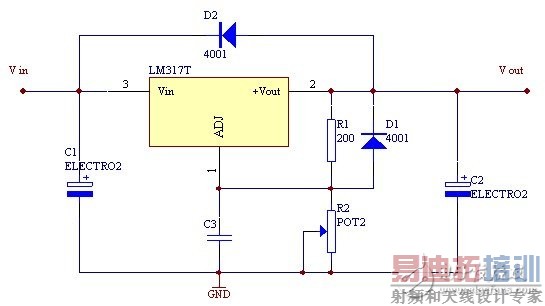

　　图1 基本的LM317(＄0.2142)稳压电源电路 正电压输出型

　　

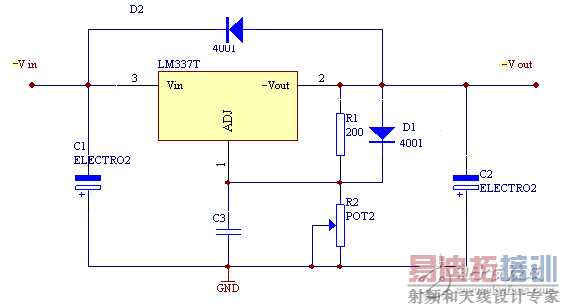

　　图2 基本的LM337(＄0.6750)稳压电源电路 负电压输出型

　　

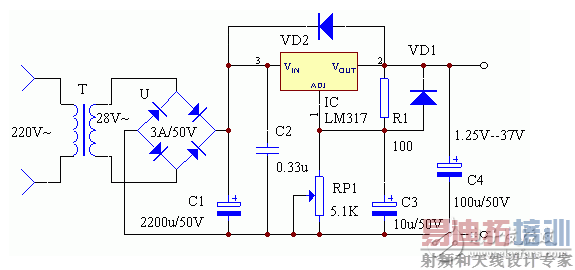

　　图3 完整的LM317(＄0.2142)稳压电源电路 正电压输出型

　　LM317(＄0.2142)输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、 RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变 RP1就能改变输出电压。注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。LM317(＄0.2142)在不加散热器时最大功耗为2W，加上200×200 ×4mm3散热板时其最大功耗可达15W。VD1（IN4002）为保护二极管，防止稳压器输出端短路而损坏IC，VD2（IN4002）用于防止输入短路而损坏集成电路。

　　安装时注意电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。其输出电压在1.25－37V之间连续可调，输出最大电流可达1.5A。
