示波器在开关电源中的应用

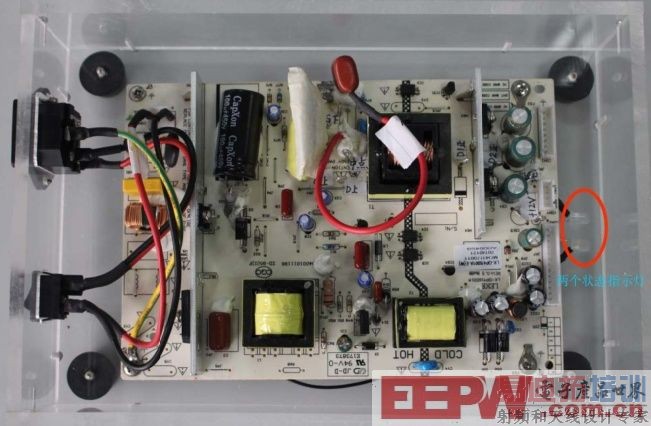

以电源演示版STBX为例,其物理视图如图1所示:
图1 STBX

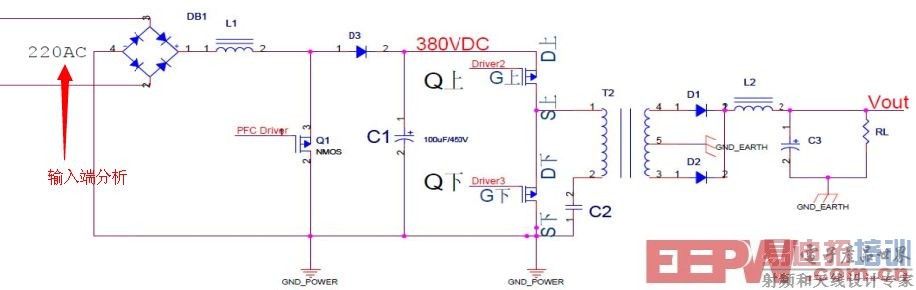

STBX电路原理图如图2所示:
图2 原理图
在进行操作之前,首先应检查示波器、电源演示板是否运行良好,在保证示波器、电源演示板及探头等所需物品均没问题之后开始进行电源分析。

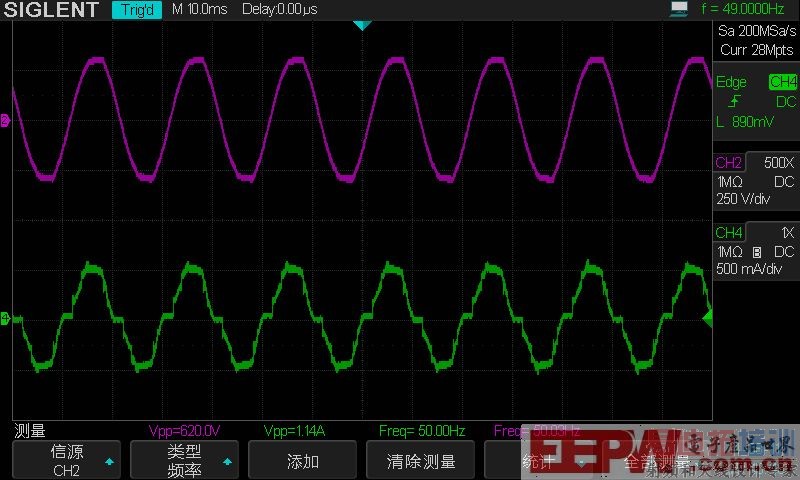

首先,利用SDS2304、差分探头、电流探头测电源输入端波形得到结果如下图(图3)所示。其中通道2紫红色曲线代表电压波形,通道4绿色曲线代表电流波形,通过SDS2000强大的参数测量功能我们可以轻松得到电流与电压的峰峰值、有效值、最大值、最小值等。图中测量项为电流与电压的峰峰值、频率。
图3 输入初级信号
由于每个特定的电压和电流探头具有不同的传输时延,电压和电流探头之间的定时时延误差会对功率测量产生极大的影响。因此,为了执行精确的功率测量和计算,我们在实际操作时必须使用“时延偏差校正”程序来平衡电压和电流探头之间的时延。这个步骤非常重要,通过在测量功率前执行探头时延偏差校正,可以确保精确的测量。

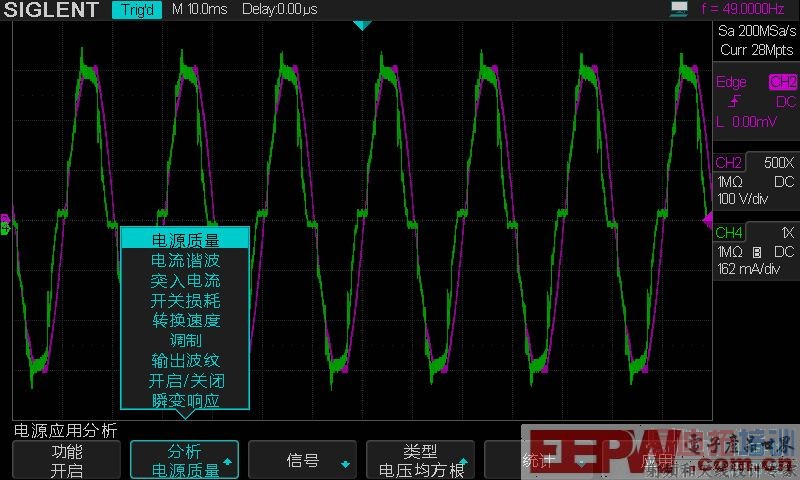

图4 电源分析项
如上图(图4)所示,SDS2000配备强大的电源分析模块,在电源分析中可选择电源质量、电流谐波、突入电流、开关损耗、转换速度、调制、输出波纹、瞬变响应等多种不同的分析方法。这使得工程师们在实际应用中拥有更灵活的选择、更大的操作空间。本文将重点介绍电源质量分析、电流谐波分析以及突入电流的分析。
