工程师实战经验:PSR原边反馈开关电源设计的“独特”方法
下面结合实际来讲讲我对PSR原边反馈开关电源设计的“独特”方法——以实际为基础。
要求条件:
全电压输入,输出5V/1A,符合能源之星2之标准,符合IEC60950和EN55022安规及EMC标准。因充电器为了方便携带,一般都要求小体积,所以针对5W的开关电源充电器一般都采用体积较小的EFD-15和EPC13的变压器,此类变压器按常规计算方式可能会认为CORE太小,做不到,如果现在还有人这样认为,那你就OUT了。
磁芯以确定,下面就分别讲讲采用EFD15和EPC13的变压器设计5V/1A5W的电源变压器。
1.EFD15变压器设计
目前针对小变压器磁芯,特别是小公司基本都无从得知CORE的B/H曲线,因PSR线路对变压器漏感有所要求。
所以从对变压器作最小漏感设计入手:
已知输出电流为1A,5W功率较小,所以铜线的电流密度选8A/mm2,
次级铜线直径为:SQRT(1/8/3.14)*2=0.4mm。
通过测量或查询BOBBIN资料可以得知,EFD15的BOBBIN的幅宽为9.2mm。
因次级采用三重绝缘线,0.4mm的三重绝缘线实际直径为0.6mm。
为了减小漏感把次级线圈设计为1整层,次级杂数为:9.2/0.6mm=15.3Ts,取15Ts。
因IC内部一般内置VDS耐压600~650V的MOS,考虑到漏感尖峰,需留50~100V的应力电压余量,所以反射电压需控制在100V以内,
得:(Vout+VF)*n<100,即:n<100/(5+1),n<16.6,
取n=16.5,得初级匝数NP=15*16.5=247.5
取NP=248,代入上式验证,(Vout+VF)*(NP/NS)<100,
即(5+1)*(248/15)=99.2<100,成立。
确定NP=248Ts.
假设:初级248Ts在BOBBIN上采用分3层来绕,因多层绕线考虑到出线间隙和次层以上不均匀,需至少留1Ts余量(间隙)。
得:初级铜线可用外径为:9.2/(248/3+1)=0.109mm,对应的实际铜线直径为0.089mm,太小(小于0.1mm不易绕制),不可取。
假设:初级248Ts在BOBBIN上采用分4层来绕,初级铜线可用外径为:9.2/(248/4+1)=0.146mm,对应的铜线直径为0.126mm,实际可用铜线直径取0.12mm。
IC的VCC电压下限一般为10~12V,考虑到至少留3V余量,取VCC电压为15V左右,
得:NV=Vnv/(Vout+VF)*NS=15/(5+1)*15=37.5Ts,取38Ts。
因PSR采用NV线圈稳压,所以NV的漏感也需控制,仍然按整层设计,
得:NV线径=9.2/(38+1)=0.235mm,对应的铜线直径为0.215mm,实际可用铜线直径取0.2mm。也可采用0.1mm双线并饶。
到此,各线圈匝数就确定下来了。
绕完屏蔽后,保TAPE1层;
再绕初级,按以上计算的分4层绕制,完成后包TAPE1层;
为减小初次级间的分布电容对EMC的影响,再用0.1mm的线绕一层屏蔽,包TAPE1层;
再绕次级,包TAPE1层;
再绕反馈,包TAPE2层。 可能有人会说:怎么没有计算电感量?因前面说了,CORE的B/H不确定,所以得先从确定饱和AL值下手。

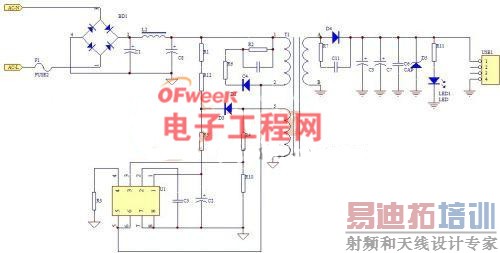

把变压器CORE中柱研磨一点,然后装上以上方式绕好的线圈装机,并用示波器检测Rsenes上的波形,见下图中R5。
输入AC90V/50Hz,慢慢加载,观察CORE有没有饱和,如果有饱和迹象,拆下再研磨……直到负载到1.1~1.2A刚好出现一点饱和迹象。(此波形需把波形放大到满屏观察最佳)
OK,拆下变压器测量电感量,此时所测得的电感量作为最大值依据,再根据厂商制造能力适当留+3%~+5%的误差范围和余量,如:测量为2mH,则取2-2*0.05=1.9mH,误差为+/-0.1mH。
现在再来验证以上参数变压器BOBBIN的绕线空间。
已知:E1和E2铜线直径为0.1mm,实际外径为0.12mm;
NP铜线直径为0.12mm,实际外径为0.14mm;
NS铜线直径为0.4mm,实际外径为0.6mm;
TAPE采用0.025mm厚的麦拉胶纸。
A.
NV若采用铜线直径为0.2mm,实际外径为0.22mm
线包单边厚度为:E1+TAPE+NP+TAPE+E2+TAPE+NS+TAPE+NV+TAPE
=0.12+0.025+0.14*4+0.025+0.12+0.025+0.6+0.025+0.22+0.025*2=1.77mm.
B.
NV若采用铜线直径为0.1mm双线并饶,实际外径为0.12mm
线包单边厚度为:E1+TAPE+NP+TAPE+E2+TAPE+NS+TAPE+NV+TAPE
=0.12+0.025+0.14*4+0.025+0.12+0.025+0.6+0.025+0.12+0.025*2=1.67mm.
测量或查EFD15的BOBBIN的单边槽深为2.0mm,所以以上2种方式绕制的变压器都可行。
2.EPC13的变压器设计
依然沿用以上设计方法,测量或查BOBBIN资料可得EPC13BOBBIN幅宽为6.8mm,
次级匝数为:6.8/0.6=11.3Ts,取11Ts.
初级匝数为:11*16.5=181.5Ts,取182Ts.
反馈匝数为:15/(5+1)*11=27.5Ts,取28Ts.
EPC13的绕线方式同EFD15,在这里就不再重复了。
以上变压器设计出的各项差数是以控制漏感为出发点的,各项参数(肖特基的VF,MOS管的电压应力余量……)都是零界或限值,实际设计中会因次级绕线同名端对应输出PIN位出现交叉,或输出飞线套铁氟龙套管,或供应商的制程能力,都会使次级线圈减少1~2圈,对应的初级和反馈也需根据匝比减少圈数;另,目前市场的竞争导致制造商把IC内置MOS管的VDS耐压减小一点来节省成本,为保留更大的电压应力余量,需再减少初级匝数;以上的修改都会对EMC辐射造成负面影响,对应的取舍还需权衡,但前提是必须使产品工作在DCM模式。
从08年市场上推出PSR原边反馈方案到现在我一直都有在用此方案设计产品,回顾看看,市场上也出现了很多不同品牌的PSR方案,但相对以前刚推出的PSR控制IC来说,有因市场反映不良而不断改进的部分,但也有因为恶性竞争而COSTDOWN的部分。主要讲讲COSTDOWN的部分。
因受一些品牌在IC封装工艺上的专利限制,所以目前大部分的内置MOS的IC(不仅是PSR控制IC,也包括PWM控制IC)采用的是在基板上置入控制晶圆和MOS晶圆,之间用金线作跳线连接,这样就有2个问题产品了:
1.金线带来的EMC辐射。
2.研制控制晶圆的公司可以自己控制控制晶圆的成本,但MOS晶圆一般采用的从MOS晶圆生产上购买,这样一来,MOS晶圆的成本控制也成为IC成本控制的案上肉。
辐射可以采用优化设计来控制。
但MOS晶圆的COSTDOWN的路径来源于降低其VDS的耐压,目前已有很多不同品牌的IC将VDS为650V的内置MOS降到620~630V,甚至560~600V。这样一来,只控制漏感降低VDS峰值电压是不够的,所以还需为VDS保留更大的电压应力余量。
下面再以EPC13为实例,讲讲优化设计后的变压器设计。
方法同上,先计算出次级,因考虑到输出飞线套铁氟龙套管或输出线与BOBBINPIN位交叉,所以需预留1匝空间,得:次级匝数为:6.8/0.6-1=10.3,取10Ts.
再计算初级匝数,因考虑到为MOS管留更大的电压应力余量,所以反射电压取之前的75%
得:(Vout+VF)*n<100*75%
输出5V/1A,采用2A/40V的肖特基即可,2A/40V的肖特基其VF值一般为0.55V。
代入上式得:n<13.51,
取13.5,得NP=10*13.5=135Ts.
代入上式验证(5+0.55)*(135/10)=74.925<75,成立。
确定NP=135Ts.
下面再计算反馈匝数,
依然取反馈电压为15V,
得,15/(5+0.55)*10=27Ts.
下面来确定绕线顺序。
因要工作在DCM模式,且采用无Y设计,DI/DT比较大,变压器磁芯研磨气隙会产生穿透力强杂散磁通导致线圈测试涡流,影响EMC噪音,所以需先在BOBBIN上采用0.1mm直径的铜线绕满一层作为屏蔽,且引出端接NV的地线。
