单个低压差( LDO) 稳压器与ADC电源接口

然而，在驱动低输入电源电压时，也可能需要多个LDO，那时便会存在一些不足之处。这时就需要另一种方法，便是使用单个LDO将多个电源输入扇出至ADC。 该方法如下图所示。

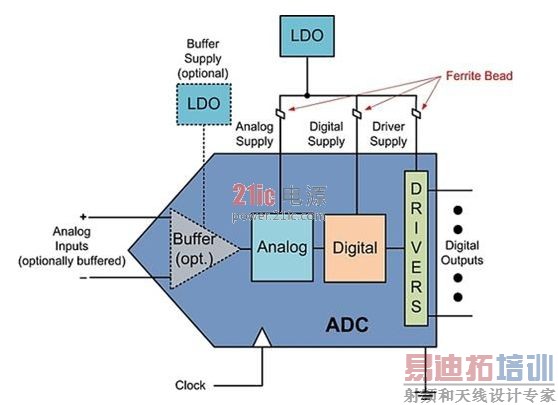

采用单个LDO驱动多个ADC电源输入

本例所示为相反的极端情形，采用单个LDO为大部分ADC电源输入提供输入源。当然这种方法也有一些优点和缺点。 从图中可以看出，这是一个相当简单的方法，所需元件极少。 LDO数目减少也降低了系统总成本。

首先，由于只需购买一个LDO，而不是三个LDO(模拟、数字和驱动器电源)，因此成本有所下降。 其次，LDO越少，意味着LDO所需的SMD元件(电阻、电容等)也越少。 虽然这会产生与新的铁氧体磁珠元件相关的成本，但该成本远低于LDO的成本。 目前，在Digi-Key网站上，ADP1741的1.5k订量报价为1.53美元。 相比之下，典型铁氧体磁珠在Digi-Key网站上的千片订量报价仅约为0.029美元。 这还不包括因所用电路板空间更小而带来的节省。

这是目前最佳的解决方案吗

从性能方面来说，这未必是最佳解决方案。 选择铁氧体磁珠时需要全面考虑，既要提供充分的隔离，又不能具有较大的直流电阻(DCR)。 如果需要较小的电源电压(1.2V)和较高的输入电流(500-1000 mA)，铁氧体磁珠上的压降可能会导致性能问题。 例如，对于需要750 mA电流的1.2V电源，当铁氧体磁珠的DCR为150 mΩ时，则其上产生的压降为150 mΩ × 750 mA = 112.5 mV。 这几乎是电源电压的10%。 此外，一个LDO可能无法提供足够的电流或处理足够的功率，来驱动所有这些电源输入。

若使用多个不同的LDO驱动不同的ADC电源，可以计算出了典型14位ADC的AVDD电源上ADP1741的功耗，功耗为1 W。 在该例中，ADC的总功耗为2 W。在同一个例子中，如果使用2 W的总功耗(因为现在使用的是单个LDO)，结果就不会那么好。 这时，ADP1741的功耗约为(6 V – 1.8 V)*1110 mA = 4.662 W。这会造成ADP1741的最高结温(Tj)升高到TA + Pd x Θja = 85°C + (4.662 W x 42°C/W) = 281°C，比LDO的最大额定温度高出了100度以上。

正如您所看到的，成本、功耗和性能之间需要实现平衡。 这是不是很眼熟 我想大家在大部分设计中都需要面对这种权衡取舍。
