逆变器原理及应用解读

录入:edatop.com    点击:
  一、逆变器原理- -简介

  逆变器(Inverter),又称为变流器、反流器,与整流器刚好相反,是一种可将直流电转变为220V交流电的仪器。可分为半桥逆变器、全桥逆变器等,现已广泛适用于电脑、电视、空调、冰箱、风扇等设备中。

  二、逆变器原理图

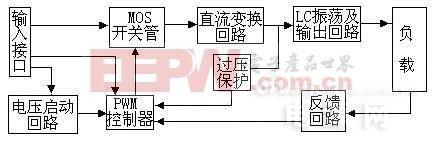

  逆变器由逆变桥、控制逻辑和滤波电路组成,其原理图如下图所示,包括输入接口、电压启动回路、MOS开关管、直流变换回路、PWM控制器、反馈回路、LC振荡及输出回路、负载等几个部分。

  三、逆变器原理

  首先,让我们先来看看逆变器的各个组成部分起到的都是什么作用吧

  1、输入接口:在输入部分有三个接口,分别输入12V直流电压VIN、工作使能电压ENB、Panel电流控制DIM三种信号。其中VIN由Adapter(适配器)提供;ENB由MCU(单片机)提供,其值为0或3V,当ENB为0V时,表示逆变器未处于正常工作状态,当ENB为3V时,表示逆变器处于正常工作状态;DIM由主板提供,其值在0~5V间变化,反馈给PWM控制器的DIM值越小,逆变器向负载提供的电流越大。  2、电压启动回路:接收工作使能电压ENB,当ENB为3V时,点亮Panel的背光灯灯管,表示逆变器处于正常工作状态。

  3、PWM控制器:接收Panel电流控制DIM信号,完成过压保护、欠压保护、短路保护、脉冲宽度调制等功能。

  4、直流变换回路:由MOS开关管和储能电感构成,当接收到12V直流电压VIN后, MOS管便开始做开关动作,使得直流电压对电感进行循环的充电放电,从而得到交流电压。

  5、LC振荡及输出回路:用以保证灯管启动时需要的1600V电压,并在其启动后将电压降至800V。

  6、反馈回路:当逆变器处于正常工作状态时,用以稳定其电压输出。

  总而言之,逆变器的工作原理就是首先通过震荡电路将直流电变为交流电,其次通过线圈升压得到方形波交流电,最后通过整流得到正弦波交流电的过程。

  四、逆变器原理- -应用

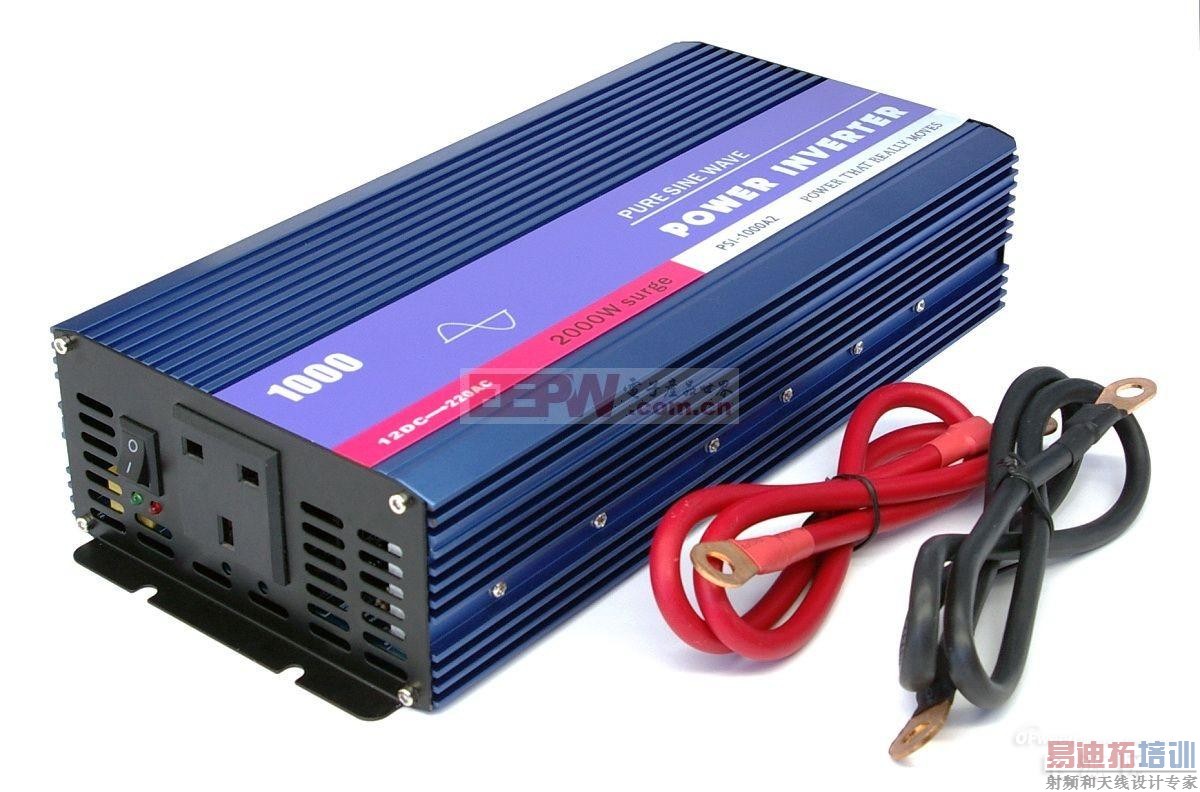

  车载逆变器是逆变器在生活中的一大应用,使我们的生活更加方便。车载逆变器具有如下几个特征:

  首先,车载逆变器打破了在车内使用电器的诸多局限,可以将电器通过逆变器连接到汽车上来对其进行供电,非常方便;

  其次,车载逆变器的使用方法也很简单,就是将车载逆变器插入汽车点烟器插座内,确认其电源指示灯亮后,将电器的电源插头插入车载电源转换器的插座内即可;

  再次,车载逆变器也非常安全,当发生过载或者短路现象时会自动保护关机;

  最后,车载逆变器不仅适用于车载系统,还适用于任何具有12V直流电源的场合。
