PADS2007在铺铜的时候，怎么不能和地线的PAD连在一起，也就是覆盖他
录入：edatop.com 点击：
pads2007在铺铜的时候，怎么不能和地线的PAD连在一起，也就是覆盖他！

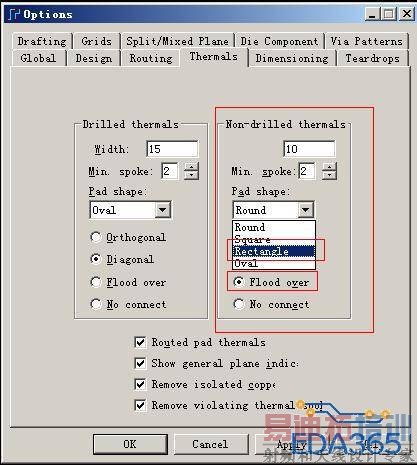

在Options-->thermals里面，按下图设定，选择Flood over，注意把pad shape下面的都选择为Flood over。
谢谢！
在请问一下，我是不是要先把地线链接起来，然后铺铜，他是不是可以把它链接起来？也就是说地线会被铺铜覆盖？
不连起来也是可以的，铺铜的时候，他会自己连上的！
奇怪的事，我铺完铜就是没有链接起来，好奇怪，不知道那里设置错了？
是通過銅皮連接 和打地孔連接 不是他自己就用線連接在一起的
哦，谢谢！
最好提前将电源，地网络的管脚引线出来过孔。
如果提前把线连出来过孔，你点增加孔后他的连线就跑到反面去了，也就是底层了，不能单独走一节线然后过孔。
CTRL+左键单击
链接的问题解决了，但是又出现了，灌铜后还能看那条绿色的走线，在过孔那里！在红色的方框里！
