在PCB元件封装时怎么设置关联覆铜是九十度拐角?

录入:edatop.com    点击:
我是新手,还请大家多多指教。

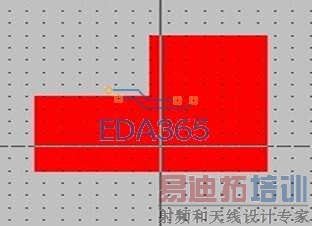

用铜片画好你所需的形状,在与焊盘关联

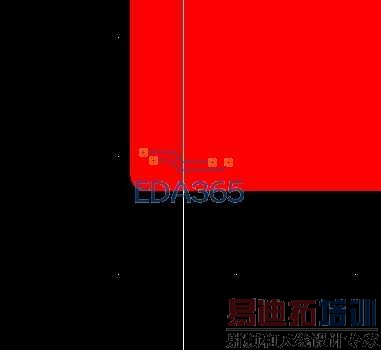

我想问的是怎样让铜片的拐角成九十度。我不希望关联铜皮有弧度。

改小一点线宽,这样能样你看起来像直角。毕竟铜皮是用线来填充的

4楼是对的。
但是不推荐改线宽改为过小,过小的线宽会增加软件运行的负担。同时不利于加工。如果灌铜用低于5mil的线会增加制板成本和不良率/

绝对赞成版主PCB加工厂家一般要求铺铜都在5mil以上!

谢谢大家啦。
