求9.3 router里面选中修改的网络后，点击右键Add Miters项在哪里？
录入：edatop.com 点击：
之前一只是用，pads来lay板的，最近闲来没事，学习在Router里面走蛇形线：

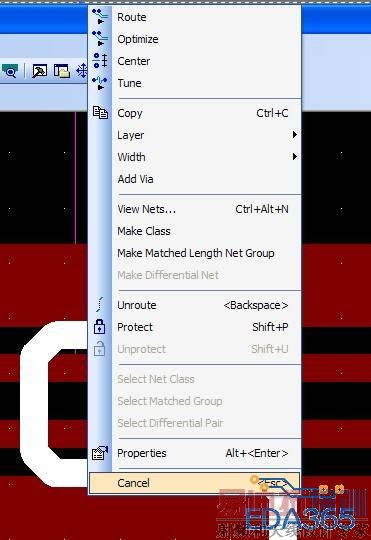

当按F3走好蛇形线了，但是蛇形线的拐角是135度，需要修改成圆滑的拐角，选中网络后点击邮件的菜单栏
，里面竟然没有“Add Miters”项，求教怎么回事？
当按F3走好蛇形线了，但是蛇形线的拐角是135度，需要修改成圆滑的拐角，选中网络后点击邮件的菜单栏
，里面竟然没有“Add Miters”项，求教怎么回事？
回复：知道怎么弄了，通常Router里面只是拉线，在layout模式下修改！才会有这个选项！
风冰子 发表于 2011-12-2 17:17 一,tools->options->design->miter 风冰子 发表于 2011-12-2 17:17 谢谢版主，支持版主

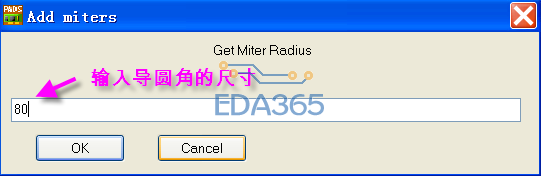

输入什么才能是圆弧呀

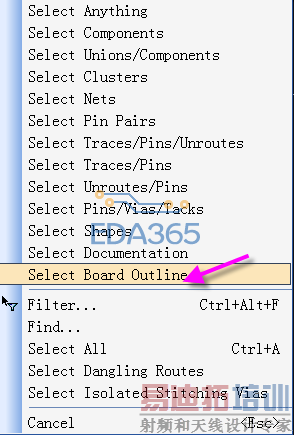

二，右键，select board outline

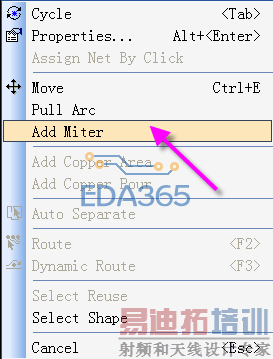

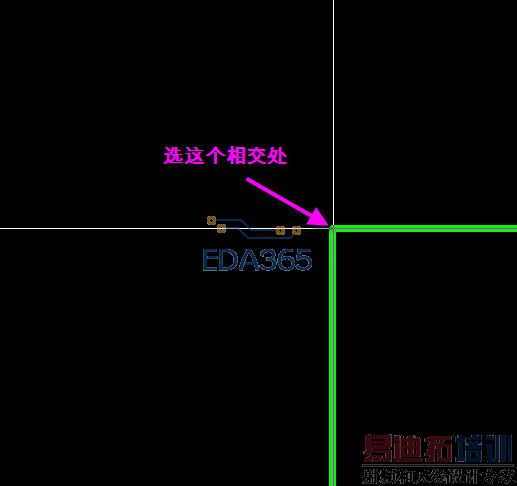

三，选中板框相交的地方后，右键，add miter

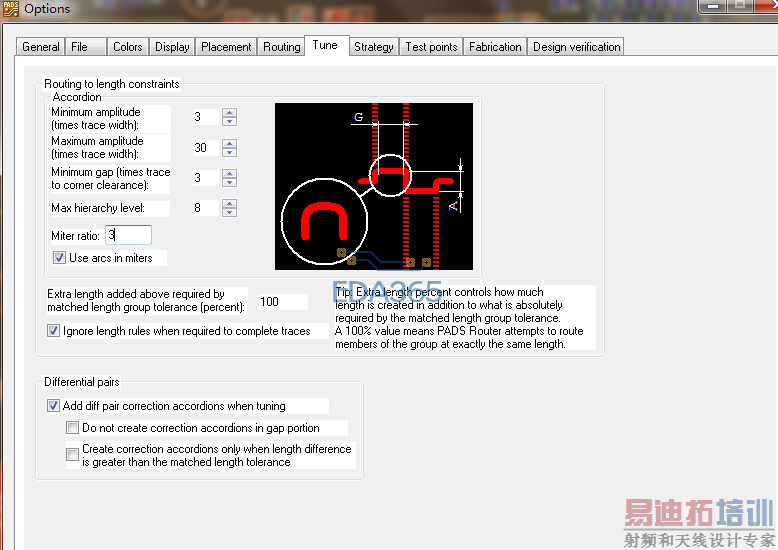

router里面是可以直接走圆弧的，options---Tune---勾上Use arcs in miters，在Miterratio中输入弧度。
