如何开DRC

现在客户给的板子 是让我们熟悉软件的！给的数据是之前设好的自动避让DRC的！我现在要开DRC如何操作？求高手解释才接触pads 几个小时- -！

DRP

打了 他还是自己就避开了啊

阿科GL 发表于 2012-3-28 15:11

他还是就这样避开了！老板叫我看 如何能让他不避开！能显示出DRC 然后知道去哪看
、

没看明白楼主啥子意思，到底要开还是要关，若开 DRP，若关 DRO

那就先DRO，走你想走的线。然后再DRP。

我是想走2根线 能故意走出DRC ！让DRC显示出来啊

能故意走出DRC ？

对 能不能做到！因为之前Allegro的时候 都是出DRC自己修改的！拿到PADS时 这个数据客户给的 都是直接避开DRC 所以想看下 是不是能走出DRC什么的！对了 关于你回复的那个合成的！为什么我觉得我PADS9.0和你的不一样呢

Pads不会像ALlegro那样直接把DRC错误报告出来，必须进行Verify Design后才会在有问题的地方提示出来

anne_qian34 发表于 2012-3-28 16:05

是这个里面吗？可我看了没关于DRC的啊

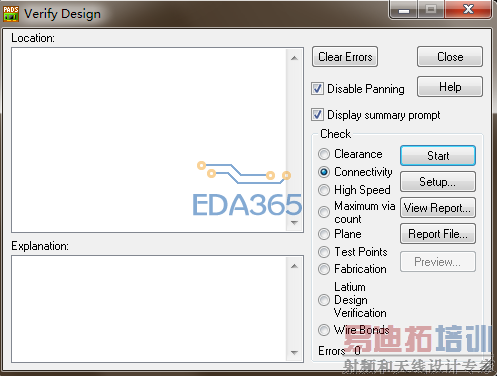

Tools-----Verify Design

间距错误选clearance,然后start

你这个是在Router里的，DRC是在Layout里可以看到的。Router里可以在走线的时候通过Guard bands来查看DRC。

lld 发表于 2012-3-28 16:16

我这个选项不能选的是什么情况？
