才接触PADS 铺铜问题
录入:edatop.com 点击:
这个界面的话 是通过什么来实现铺铜的呢!
我点了Coppers的选项好像不对! 昨天才看是看新软件
用COPPER POUR来画铺铜区。然后给它附于网络,如VCC或GND
如何操作呢?我这边看到的工具栏里只有POURS 可点了也没什么反应呀- -

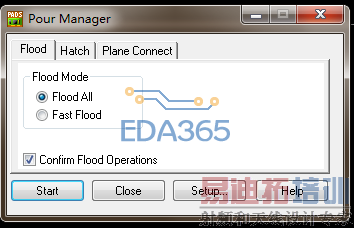

cheny601x 发表于 2012-3-28 14:43 我的是PADS 2007的。 这个应该差不多的吧!哎 头疼死了! cheny601x 发表于 2012-3-28 14:43 这个9.0里面好像开关DRC都和2007不一样 07里提到的我在我的上面都 没看到 如果你的铺铜框已经画好了,那就Tools---PourManager,如图,然后start 楼主是在Router里面,铺铜的话必须到Layout里, 好像很麻烦的样子 怎么到布局里去 呢?ALLEGRO没这么多东西 我ALLEGRO也才熟一点 老板就换PADS了 情何以堪 anne_qian34 发表于 2012-3-28 16:43 那你试试看用Layout直接打开PCB就是了 anne_qian34 发表于 2012-3-28 17:00
我看铺铜教程里有提到这个工作栏 可我9.0里面怎么没看到
如果没有画铺铜框,就按2楼,7楼说的画铺铜框,然后。

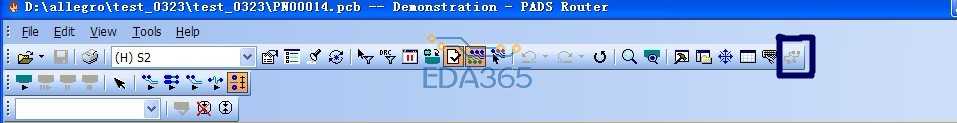

点菜单栏最右边那个图标就可以转换到layout 里面了,或者你保存PCB后用layout打开就是了

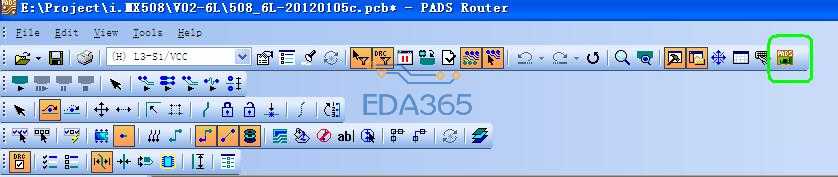

就这个吗?为什么我还是暗的。什么情况

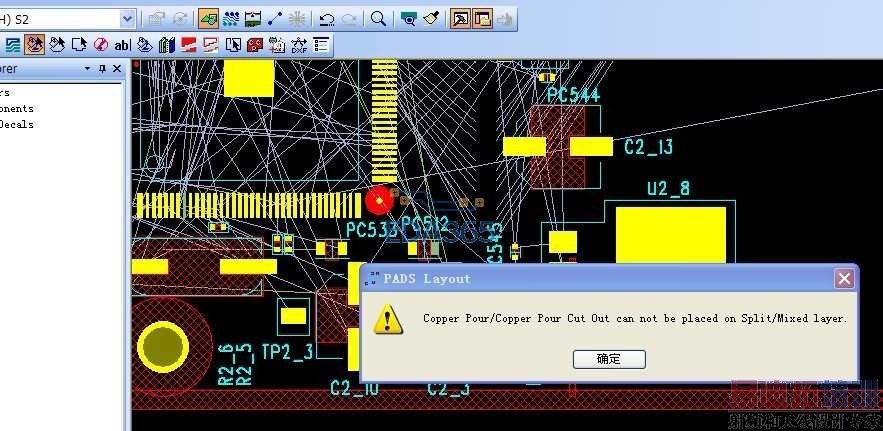

那我这个是不是没装好啊!都不让我画嘛
