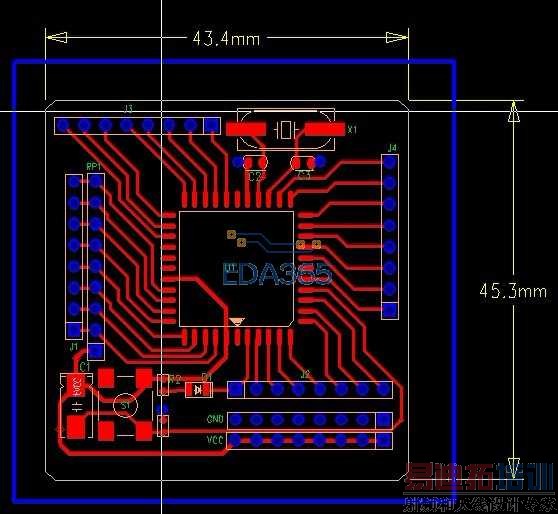

第一次画贴片的板子求大大们指导

录入：edatop.com 点击：

你那原理图用什么软件画的？

dxdesigner

是一个单片机是最小系统板吧，要是做两层的最好把地都打孔在底层铺地铜面，还有出线方式最好可以从管脚中心出来，不要有线和管脚有锐角或者直角

楼上正解

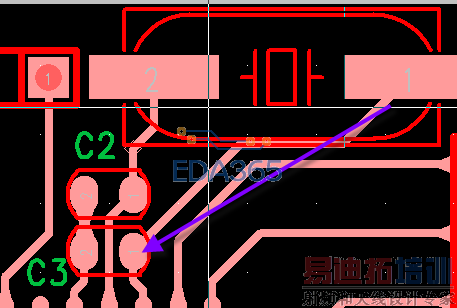

0805贴片电容两pin脚之间穿线不好，晶体的滤波电容靠近晶体管脚放置，走线尽量短。

J1座子与RP1排阻交换下位置，这样有利于排线座的接插方便。

嗯，只想着布通，没考虑那么多！受教了！

嗯明白了，我去修改修改！

没注意，排阻的影响..呵呵！
