使用AUTOCAD 画稍微复杂的边框，但是发现栅格捕捉总不能精确捕捉

录入：edatop.com 点击：

使用AUTOCAD 画稍微复杂的边框，但是发现栅格捕捉总不能精确捕捉
怎设置呢？

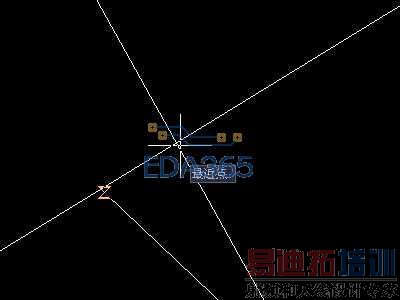

例如我像画跟线到那个交叉点上，捕捉标志却跑到一边了

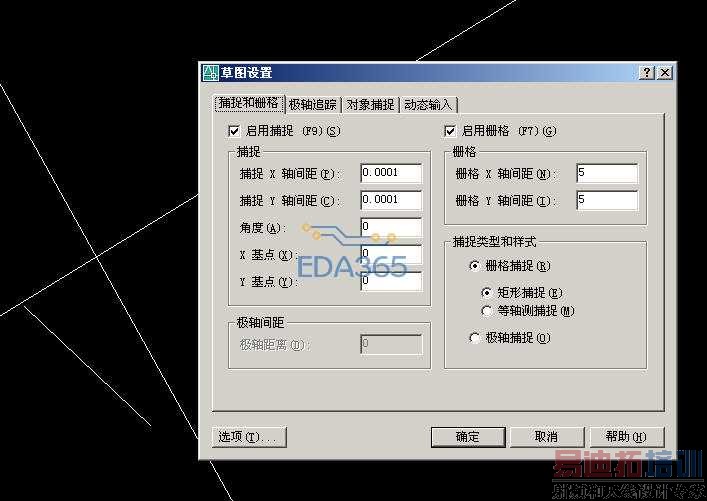

栅格设置了很小也是这样的
应该怎么才能精确捕捉，然后把画的线精确断开，然后精确合并

想把这个画好的板框导入到pads里面去

将栅格捉取消掉。

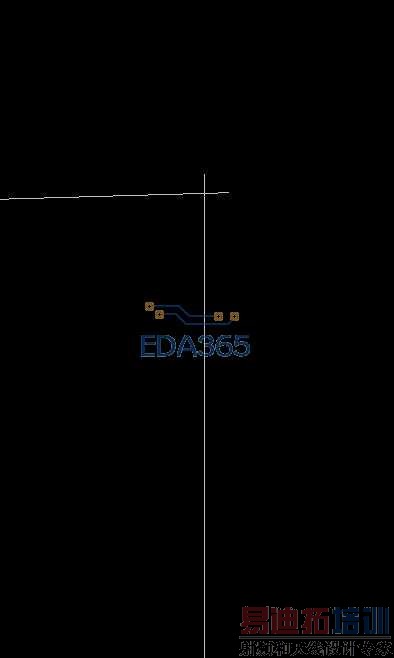

这是AUTOCAD里面的放大也看不出什么问题

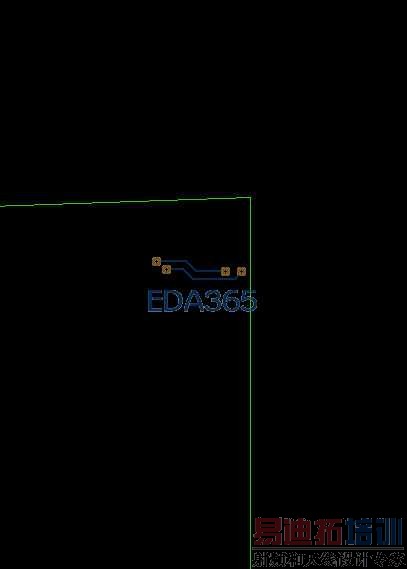

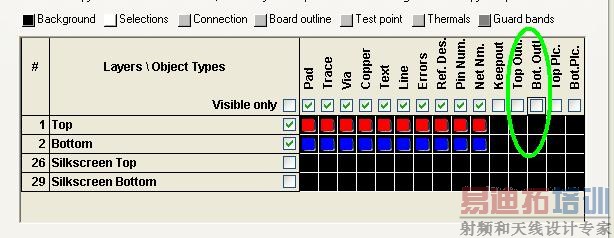

这是导入LAYOUT里面的效果，虽然也能变成板框，但感觉怪怪的，为何有这个错位？

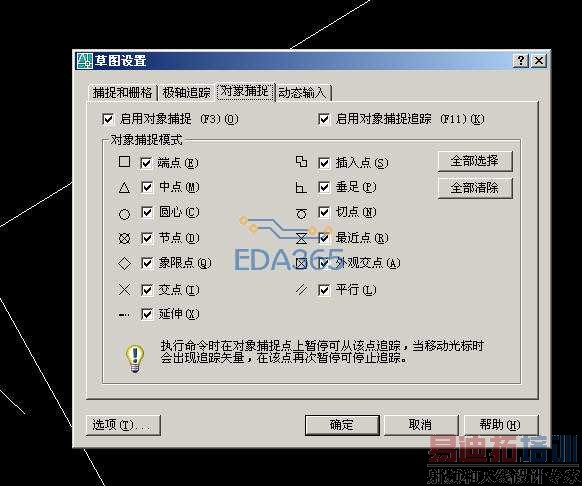

无法捕捉，是因为开启的捕捉过多，第一个图应该是交点与线中点很近，造成了AutoCAD误判

出现分叉，应该是未用多义线闭合

虽然画出来的板框现在导入pads里面也能将就用
但如何在绘制的时候去除掉这些问题呢？
因为发现捕捉以后，在cad放大到最大也看不出交叉点有交叉
但导入到pads里面就是有明显的交叉线
这样应该如何处理掉

我是先合并线，再导进PADS的，除了弧线有时会掉，别的都正常
