pads如何设置部分网络与地网络的间距？
录入：edatop.com 点击：
pads如何设置部分网络与地网络的间距为5mil，而其余网络则按默认的设计规则为10mil。
在规则里选择网络进行设置
如何做，藐视那个规则表不能实现这个设置吧。

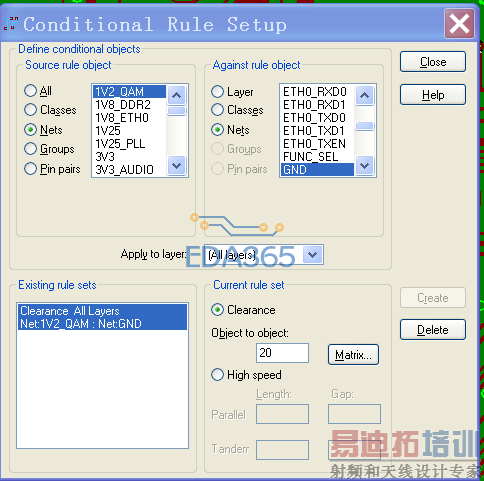

在setup进入design rules到conditionalRules，在conditionalRules里面，在source rule object
选择nets，在nets里面选择网络。在Against rule object选择nets，同样选择网络。在下面点creata按钮，这是就产生了可以设置的网络对，点Matrix按钮设置要求的走线。
非常感谢！
学习了
