差分线需要修成这样吗

录入：edatop.com 点击：

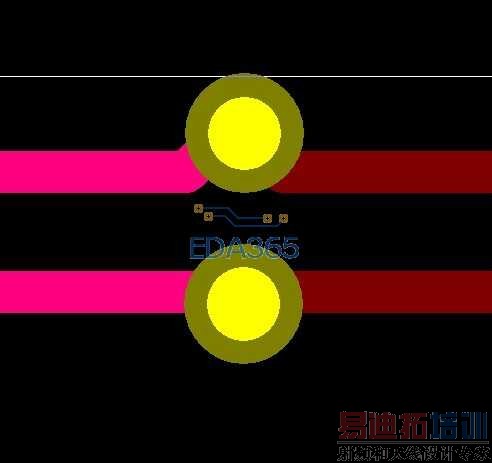

我一对差分必须换层，需要修走成这样吗

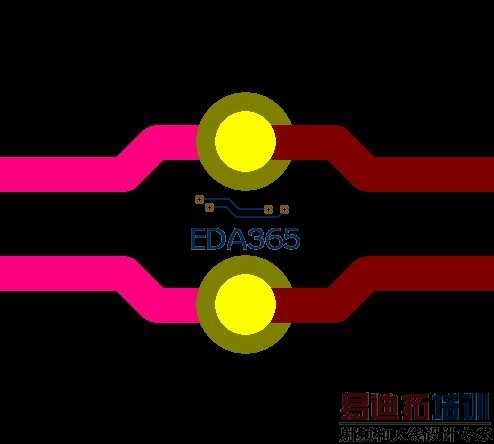

本来是这样的

两者影响大吗

一般都修成一致的

应该影响不大吧，最重要的还是等长。不是很高速率的差分线这一点点不耦合影响还是可以忽略的。

严格按差分线规则走就不会有错。

应该影响不大，不过最好还是按照差分规则走线

尽量减少不耦合的地方和考虑工艺，可靠性。
本来的那样可以。

本来那样就可以了，差别不大的.

本来很差分，你一改就不够差分了，不过问题不大也没什么影响

差分线最重要的是等长，等距倒在其次。我原来整HDMI MATRIX的时候。供应商给的国半的DEMO板根本就没有等距。全是分开走的。只是全部做了等长。眼图1080P 12BIT OK.。数据抖动60PS左右。另。TEK的测试夹具也没见到等距。也是只运用了等长。

空间允许的话在50mil范围内增加回流地过孔，
