PADS如何量2个PIN之间的间距

录入:edatop.com    点击:
我现在做到相同的回路 ALLERGO里 量好PIN之间的间距 IXXXIY XX就能实现复制 pads里类似的操作如何进行?

你是要复制,还是要测量?

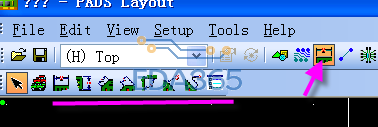

测量:

快捷鍵 Q

测量是一个 测量好 我是为了复制嘛!想直接打相对坐标直接复制的 不行的嘛?

可以利用设计栅格来实现。
比如你两个器件之间的间距要用100mil,
那你的设计栅格就可以设置为100mil,这样子每移动一次就是100mil.
快捷键G 100

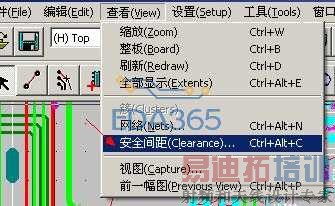

在查看菜单下有个安全间距的子菜单

要是测量的可以在其中一个管脚设置为原点,在参看旁边的管脚的坐标,绝对精确

顶楼上的方法
