Compare/ECO tools

录入:edatop.com    点击:
小弟剛接觸pads 並不大清楚如何使用Compare/ECO tools功能
因為有塊舊版 要添入更改先前的原理圖
具體的操作該是如何
不知可否有參考的文件或教程

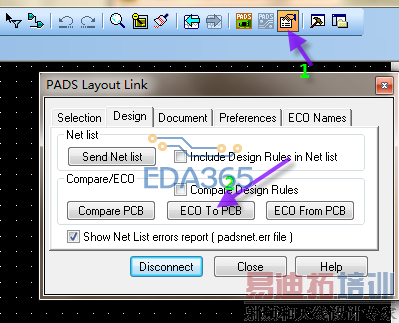

,如图

哈哈 沒講清楚 小弟的網表來自ORCAD

转为LOGIC,不就可以了么

因為有一個舊版子要添加元件 導入網表時發現下列訊息添加的封裝都加入了
Mixing nets N589106 R407 1 V4 Q56 3
Q56.3 Q57.3 R259.2 R260.2 D102.2 D103.2 R407.1 R408.1
Mixing nets N591410 R301 1 N591502 U65 4
R301.1 U65.4 Q62.1
Mixing nets VLDO1 C258 2 N639536 R303 1
C24.2 U3.8 R20.1 R21.1 C258.2 R303.1 R304.1
Mixing nets VLDO2 C400 2 VLDO1 U65 5
U65.5 U400.5 C400.2 U401.1 R303.2 R304.2 C100.2
然後我的C100有一端就沒有飛線
但是我如果開一個開空白新檔 載入網表 就不會發生Mixing nets
每個元件都有飛線
使用Compare/Eco該如何使用
我同事說乾脆直接ECO模式添加元件 不透過網表
先進們給點意見吧

恩 試試看吧

算了 還是使用ECO直接添加元件 不導入網表了

用orCAD生成网表,再用PADS进行比对,它会生成一个eco文件,然后再导入eco就可以了

用orCAD生成网表,导入PADS 另存PCB文件,再用原PCB 文件与新的PCB 文件比较产生ECO,再导入ECO就可以了。

怎麼關掉懸賞 不會關耶

compare eco:
compare eco.pdf

logic不太习惯用,但是他就像orcad Allegro一样。当然orcad pads也是比较好的设计选择,只是不能同步驱动

用logic直接打开ORCAD的原理图,进行交互布局。(不要用于导网表)

学习一下先

看下JIMMY是用的啥好办法啊
