小弟知道可以使用pads Logic 來按原理圖(頁面)配置PADS LAYOUT
但如果同事給的是Orcad, 該如何做到按原理圖(頁面)配置???
各位先進給點意見吧

沒人回那可能不行八

LOGIC 如果是9.0已上的版本 FILE->import 選擇orcad 就可以讀取orcad的線路
如果是9.0以下的版本使用open 下面檔案類型的選擇改成dsn 就能讀取orcad的線路

PADS LOGIC9.3好像沒法打開ORCAD(16.5)的檔案
好像無解
放棄了只好使用ORCAD倒出 OTHER

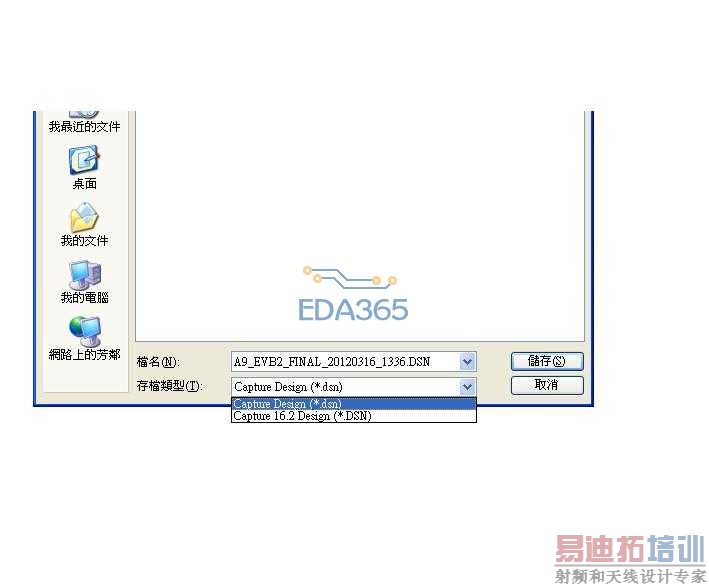

ORCAD 選FILE ->save as
降階成16.2logic就能開了

真的可以耶受教了
感謝感謝

谢谢热心同行

另存時出錯，怎么辦？
