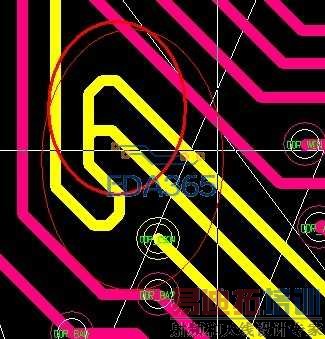

DDR这样绕线有何影响

录入:edatop.com    点击:
[


没见过有这么做的呵

我想这是修改了拓扑结构,为了DDR走线的时序考虑的,

说一定不行,也说不定可以过,但风险很大。

hah

第一次见

第一次见。

第一次见,是为了走T行结构吧,为什么不打孔换层呢?

小叶

你是?

这样做法,高速信号线的阻抗不连续,反射50%的电压.
应坚决避免

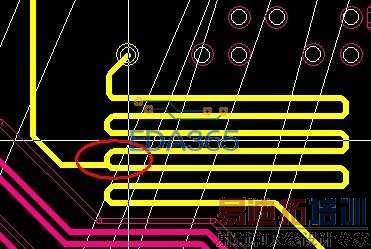

没有必要这么做,第二张图都产生锐角了,请尽量避免这种方式

还遇到个熟人。

敢问兄台怎么称呼!
