pads 里面能不能将copper里面用文字和图案掏空？
录入：edatop.com 点击：
我知道，AD里面是行的，不过，pads里好像不行，比如我画一块铜，然后要在铜里面掏一个文字或者图案出来，有点像出负片的意思，然后效果就是铜里面有文字的掏空图案。
ad 是用copper 和设置成cut out的文字组合，就自动在copper里面把文字的纹路掏空，而PADS 里面的封闭区域是包涵区域内的面积的，不光是线路本身，所以做不了！
不知道有没有其他办法？
ad 是用copper 和设置成cut out的文字组合，就自动在copper里面把文字的纹路掏空，而PADS 里面的封闭区域是包涵区域内的面积的，不光是线路本身，所以做不了！
不知道有没有其他办法？
比如下面的掏空效果
用下面的圆来说，pads里面 用copper 和cut out 合并 ，内圆里面也会被掏空，成了下面的效果了
文字和图案同理
你是想这样做吗？
你这个跟上面我说的是一码事，文字内部是全部掏空的 ，我要的效果是文字边沿的线段掏空，但是内部还是有铜的
那就做不到了

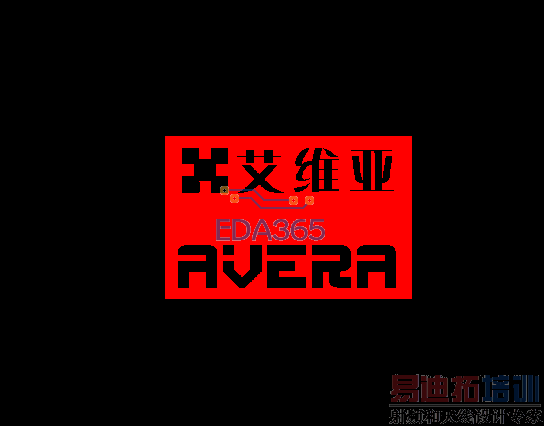

樓主是不是要這種效果？用ad作的。
你做个2D，放在露铜层，出CAM的时候设置一下，效果差不多的。
7楼的 跟我说的不一样 你这个跟4楼的一样，
8楼的的方法我也尝试过，单独出一层2d的gerber，再让工厂加工合成，但是总让人不放心，因为这个铜我是要带网络的。如果只是logo也就算了
我的文字是或图案是用autocad先描出边框 然后在导到pads里面
并不是在pads 里面写的，那样更没法做
然后再做出这个效果

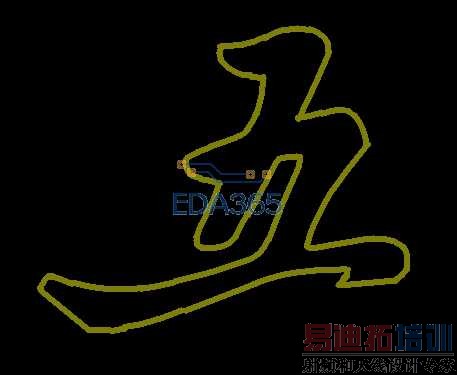

然后再做出这个效果 ： 掏空的地方只是文字的边沿描的线 而不是整个文字
