Offsets are too small -- plot will be center?

录入:edatop.com    点击:

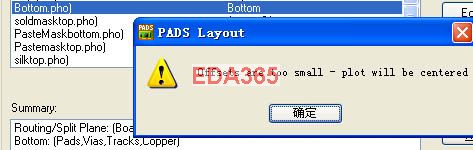

大家好! 如题, 在出Gerber文件时, 提示如上错误, 这种错误,每层都查了,只有Bottom会这样, 如果把出Gerber的copper 选项去掉,
就不会有这种错误了, 每层就会对齐,难道 是铜有问题?请高人指点.

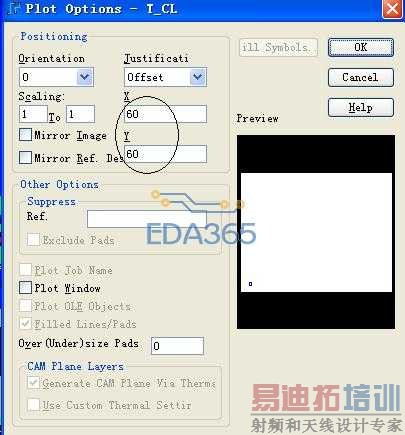

Bottom面的Copper超出了边界。更改copper的边界,或者设置加大offset的值,不过要所有层的offset保持一致。

所有层的offset一致加大

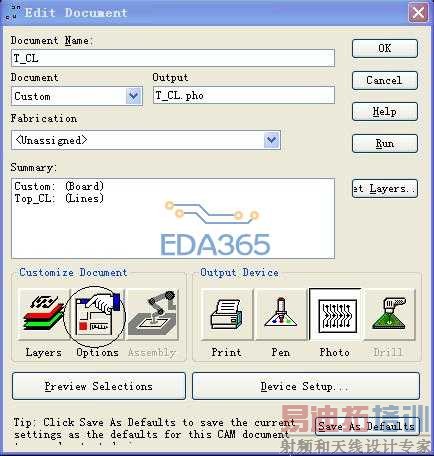

怎么加大啊,我也遇到了这个问题

flywinder 发表于 2012-4-11 16:54


每一层都要改的,切记
不然输出的gerber可能会有问题的
