ORCADS网表导入PADS,我已经画好了封装,可以导入时为什么提示找不到封装?

录入:edatop.com    点击:

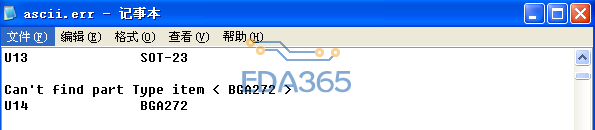

如题,求高手解释!

Parts, Parts, Parts

什么意思,能说的明白点没?

网表导入PADS不是只需要PCB封装定义好就可以找到相应的元件吗,这样PARTS跟DECAL有什么区别?

2楼的意思是你看下Decals旁边那边parts里面有没有这个元件。如果parts里面没有。是导入不了的。做封装的时候不能只在decals里面做一个 要保证它隔壁的parts里面也有。不然也导入不了的。

orcad里面填的PCB footprint对应的是part type,而不是decal
所以你还得在layout中创建一个part type,part type与decal可以同名。

明白了,谢谢

嗯,我已经知道是什么意思了,谢谢

就是把你在Decal 苦的元件同时也要导入到Parts 库中。

明白了,谢谢!
