手动添加预拉线然后发现不能布线了

录入:edatop.com    点击:

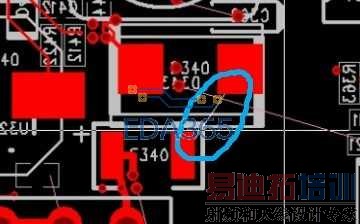

布线时保险丝和保护二极管之间添加预拉线,然后发现不能布线了

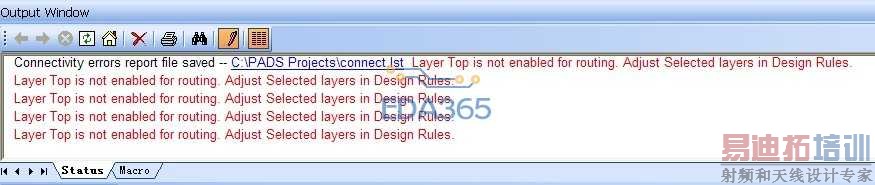

并出现如下提示

你在设计规则里没把你对应的层设置为走线层。
设置方法:layerout——setup-designe rule-default-routing-available layrer 选择对应的走线层就行
