采用低电感器 DCR检测的电流模式控制器

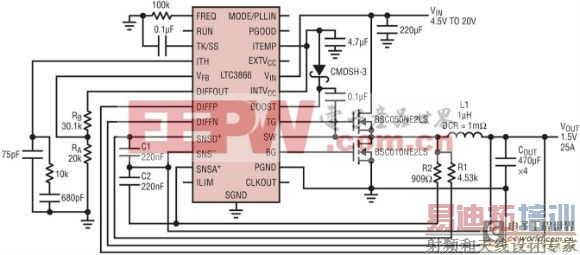

典型应用

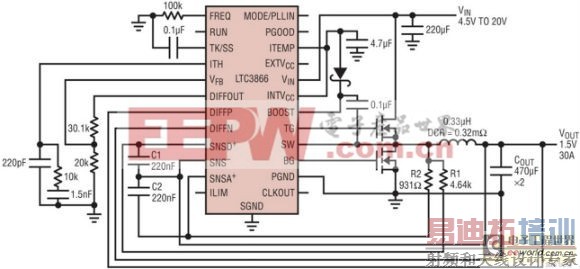

由于能够仅采用一个很小的峰至峰检测电压工作，因此 LTC3866 可与非常低DCR的电感器配合运作。下面的图 1 示出了 LTC3866 的一款应用电路设计原理图，其采用一个标称 12V 输入操作，并可在高达 30A 的电流条件下产生一个 1.5V 输出。如图 2 所示，该电路采用了一个 DCR = 0.32mΩ 的电感器以最大限度地提高效率 (>90%)。

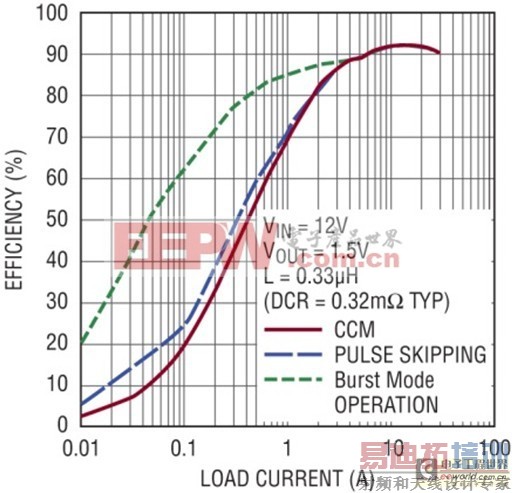

图 2：图 1 所示原理图的效率曲线 (显示可实现 >90% 的效率)特点

LTC3866 具有两个正的检测引脚 (SNSD+ 和 SNSA+) 以采集斜坡信号，并在内部对斜坡信号进行处理，这在响应低电压检测信号时，可使信噪比改善 14dB。电流限制门限仍然是电感器峰值电流及其DCR值的函数，并能以 5mV 的步进在 10mV 至 30mV 的范围内准确设定。在整个温度范围内，器件到器件的电流限值误差仅约为 1mV，从而确保了优良的准确度。

此外，由于 LTC3866 采用恒定频率峰值电流模式控制架构，因此其可保证逐周期峰值电流限值以及不同电源之间的均流。因为该器件运用了一种可改善电流检测电路信噪比的独特架构，所以它特别适用于低电压、高电流电源。信噪比指标的改善可最大限度地抑制由于开关噪声所引起的抖动，此类抖动有可能损坏信号。与标准的电流模式控制器相比，最坏情况开关抖动降低了 60%。

低输出纹波应用

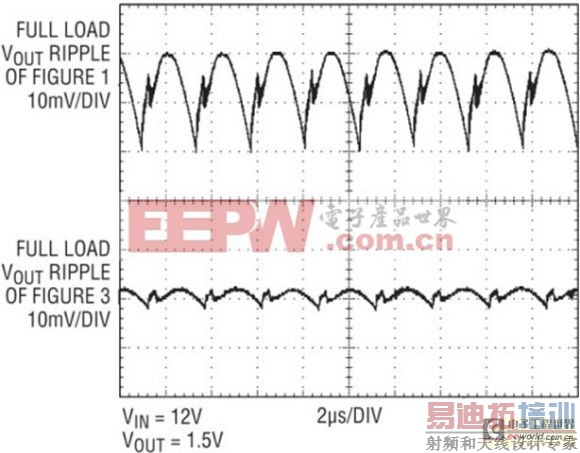

由于 LTC3866 所需的斜坡信号仅为次好的电流模式转换器之检测信号的大约 1/4，因此通过增加输出滤波器的电感和电容可极大地降低输出纹波。图 3 示出了一款具有低输出纹波电压优势的高效率转换器。对于那些对噪声极其敏感的应用 (例如：测试 / 测量系统和音频设备) 来说，大幅降低的输出电压纹波 (10mV，如图 4 所示) 是至关紧要的。

图 4：LTC3866 的低输出纹波曲线 (图 3 所示原理图)

结论

LTC3866 允许使用一个超低DCR的电流检测元件，以提升高电流应用中的效率。相比于替代的电压模式控制器，其电流模式控制提供了诸多的优势，包括高可靠性和快速的逐周期电流检测、简单的反馈环路补偿以及可采用全陶瓷电容器 (以实现最小的解决方案尺寸)。对于那些需要高效率和高可靠性的低电压、高电流降压型转换器应用而言，LTC3866 是合适之选。跟踪能力、强大的片内驱动器、多芯片操作和外部同步功能都是该芯片的特色。LTC3866 非常适用于负载点计算机和电信系统、工业和医疗仪器、以及 DC 配电系统。最后，对于电源设计人员来说，他们可以拥有一款兼具电流模式和电压模式控制方案之最大优势的控制器。
