电子元器件原因分析之详解MOS管发热的可能性原因

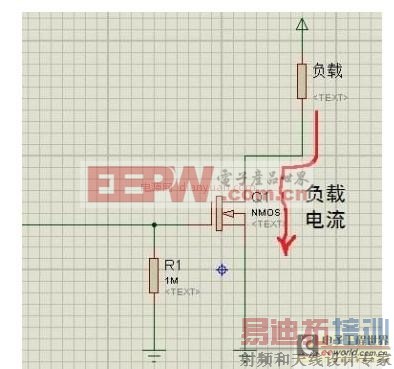

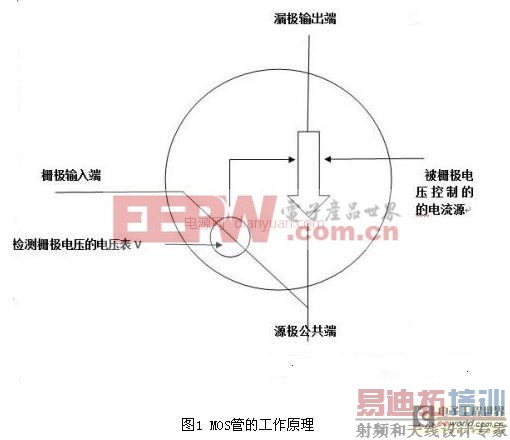

　图2 NMOS管的开路漏极电路

在开关电源应用方面，这种应用需要MOS管定期导通和关断。比如，DC-DC电源中常用的基本降压转换器依赖两个MOS管来执行开关功能，这些开关交替在电感里存储能量，然后把能量释放给负载。我们常选择数百kHz乃至1 MHz以上的频率，因为频率越高，磁性元件可以更小更轻。在正常工作期间，MOS管只相当于一个导体。因此，我们电路或者电源设计人员最关心的是MOS的最小传导损耗。

我们经常看MOS管的PDF参数，MOS管制造商采用RDS(ON) 参数来定义导通阻抗，对开关应用来说，RDS(ON) 也是最重要的器件特性。数据手册定义RDS(ON) 与栅极 (或驱动) 电压 VGS 以及流经开关的电流有关，但对于充分的栅极驱动，RDS(ON) 是一个相对静态参数。一直处于导通的MOS管很容易发热。另外，慢慢升高的结温也会导致RDS(ON)的增加。MOS管数据手册规定了热阻抗参数，其定义为MOS管封装的半导体结散热能力。RθJC的最简单的定义是结到管壳的热阻抗。

1. 发热 情况有，电路设计的问题，就是让MOS管工作在线性的工作状态，而不是在开关状态。这也是导致MOS管发热的一个原因。如果N-MOS做开关，G级电压要比电源高几V，才能完全导通，P-MOS则相反。没有完全打开而压降过大造成功率消耗，等效直流阻抗比较大，压降增大，所以U*I也增大，损耗就意味着发热。这是设计电路的最忌讳的错误。

2，频率太高，主要是有时过分追求体积，导致频率提高，MOS管上的损耗增大了，所以发热也加大了

3，没有做好足够的散热设计，电流太高，MOS管标称的电流值，一般需要良好的散热才能达到。所以ID小于最大电流，也可能发热严重，需要足够的辅助散热片。

4，MOS管的选型有误，对功率判断有误，MOS管内阻没有充分考虑，导致开关阻抗增大

其实这些问题也是老生常谈的问题，做开关电源或者MOS管开关驱动这些知识应该是烂熟于心，当然有时还有其他方面的因素，主要就是以上几种原因。
