本文将就反激式开关电源输出电容的计算，进行详解。
1、 设定开关工作频率：f=60kHz，输出电流Io=1A；根据变压器，输入、输出电压求实际最大占空比Dmax=0.457；
2、 计算Toff、Ton：Toff=1/f*(1-Dmax)=9.05 Ton=1/f*Dmax=7.62
3、 计算输出峰值电流：
4、 根据反激式输出波形，来计算输出电容量：

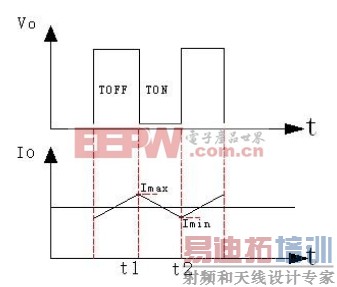

由上图波形可知：Io减少、Uo也减小，即输出电解电容主要维持t1到t2时间段电压。设输出纹波为120mV则：
5、 纹波电流，一般取输出电流的5%～20%，即Inppl=20%*1=0.2A实际每个电解电容的纹波电流为0.2A，故满足设计要求。
6、
实际最大值
7、 经验公式
