用超力通旅充改制OT301充电器
笔者的阿尔卡特0T301手机,其供电为三节1.2V/700mAh的镍氢电池。一旦手机无电,只有将手机搁置在充电器上使用线充进行充电告警,虽然有两块电池,但需装在手机里才能充电,感到十分不便。于是笔者改造了一款超力通手机旅行充电器作为阿尔卡特OT301手机电池的旅行充电器,并取得成功,现简介如下。

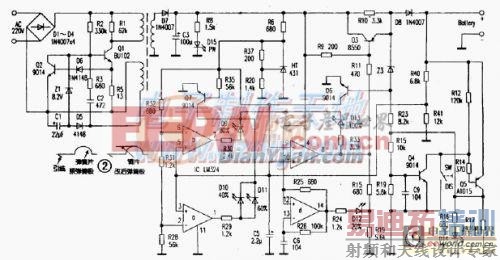

该充电器具有放电功能,在150V~250V、40mA的交流市电输入时,可输出250±50mA的直流电流。笔者根据实物绘出了工作原理图,该充电器由RCC型开关电源、放电部分、充电部分组成。
1.RCC型开关电源部分
该CLT-109型充电器采用了RCC型开关电源,即振荡抑制型变换器。开关电源主要由Q1和开关变压器组成间歇振荡器。开机后,220V市电经D1~D4桥式整流后形成一个300V左右的直流电压,经过变压器初级加到Q1的c极,同时该电压还经启动电阻R2为Q1的b极提供一个偏置电压。由于正反馈作用,Q1的IC迅速上升而饱和;在Q1进入饱和期间,开关变压器次级绕组产生的感应电压使D7导通,向负载输出一个约9V左右的直流电压。开关变压器的反馈绕组产生的感应脉冲经D5整流、C1滤波后产生一个与振荡脉冲个数呈正比的直流电压。此电压若超过稳压管Z1的稳压值,Z1便导通,此负极性整流电压便加在Q1的b极,使其迅速截止。Q1的截止时间与其输出电压呈反比。Z1的导通/截止直接受电网电压和负载的影响。电网电压越低或负载电流越大,Z1的导通时间越短,Q1的导通时间越长,反之,电网电压越高或负载电流越小:D5的整流电压越高,Z1的导通时间越长,Q1的导通时间越短。Q2是过流保护管,R5是Q1的Ie取样电阻。当Q1的Ie过大时,R5上的电压降使Q2导通,Q1截止,则有效消除开机瞬间的冲击电流,同时对Z1的控制功能也是一种补充(Z1以电压取样来控制Q1的振荡时间,而Q2是以电流取样来控制Q1振荡时间的)。
2.放电部分
SW为放电转换开关。当按下SW时,Q5基极瞬间得一低电平而导通,则接在Battery端上的可充电池上的残余电压通过Q5的ec极在R17上放电,同时放电指示灯D14点亮。在按下SW后会随即释放,这时可充电池上的残余电压通过R15、R19分压,C9滤波后为Q4的基极提供一个高电平,Q4导通,这相当于短接SW(自保)。随着放电时间的延长,可充电池上的残余电压也越来越低,当Q4基极上的电压不能维持其继续导通时,Q4截止,放电终止,充电器随即转入充电状态。3.充电部分
笔者对充电部分的电路改造如下:
电路中精密基准电源HT431为运放LM324⑨脚提供了精密基准源,以控制充电电压。其基准电压=2.5(1+R37/R20)(原电路中R20为2.4kΩ,充电结束电压为锂离子电池的4.2V),为改为三节镍氢电池串联后的电压(4.41V),而将R20改为1.4kΩ,实测充电结束后为4.4V。
充电过程如下:手机的电池低于3V时便不能开机,其电池的残余电压经电阻R40、R41分压后得到2.5V送入运算放大器的同相端③、⑤、⑩脚,由于IC(LM324)⑨脚电压在负载下始终为2.8V,因此⑧脚输出低电平,使Q3导通,则+9V电压通过Q3的ec极、D8向可充电池充电。IC的d在电容C6的作用下,(14)脚输出的是脉冲信号,由于IC⑧脚为低电平,因此D12处于闪烁状态,以指示电池正在充电(对应容量为20%)。随着充电时间的延长,可充电池上的电压逐渐上升。当R40、R41的分压值约等于2.7V时,即IC③脚等于2.7V时,IC②脚经电阻分压后得2.72V,其①脚输出高电平,充电时,IC⑨脚电压始终为2.8V,Q7始终导通,D10、D11点亮(对应指示容量为40%、60%)。当R40、R41的分压值上升到2.75V时,即IC⑤脚等于2.75V,其⑥脚经电阻分压后得2.77V,⑦脚输出高电平,D9点亮(对应充电容量为80%),当IC⑩脚电压≥2.8V时,⑧脚输出高电平,D13点亮(对应充电容量为100%),即使D13点亮时,D12仍处于闪烁状态,这表示电池仍未达到完全饱和,只有IC⑧脚电压>6.5V时,D12才逐渐熄灭,表示电池完全充至饱和。
