大功率可调充电器电路

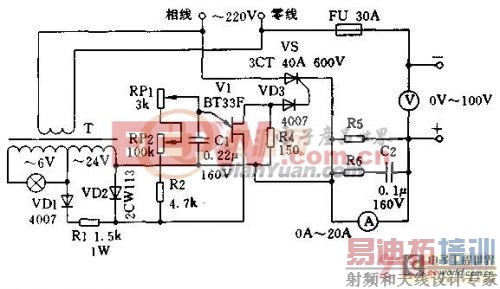

充电装置原理电路图所示，最大输出电流为20A，最高充电电压为80V.它可以从0V起进行调节，因此能对各种规格的蓄电池进行充电，还可以对相同规格的蓄电池组或串联蓄电池组进行充电，如最多可对5只串联的12V蓄电池同时进行充电。对串联蓄电池充电，可缩短连线长度，减少线损，连接方便，因此可大幅度提高工作效率。

从图中可知，变压器T为双基极管V1提供工作电压，双基极管V1及相应外围元件组成一个振荡器，振荡频率可由RP1、RP2控制。在本电路中，RP1、RP2取值相差较大，所以在实际工作中，RP2可起粗调作用，RP1起细调作用，这对单个电池充电时尤为重要，可避免损坏蓄电池。由V1产生的振荡脉冲经VD3隔离，触发晶闸管VS，充电电流的大小及电压的高低取决于振荡器的输出脉冲，即由振荡频率决定。R5为取样电阻，其大小视电流表而定，若电流表内带取样电阻，则R5可省去。R6、C2是保护表头用的阻尼元件。

实际选用的元件参数如图，变压器T可用功率为5W、输出电压为24V左右的任何型号的变压器，若输出电压达不到0～80V，最大电流达不到20A，可换用另一只双基极管，也可换用触发灵敏度高一些的晶闸管。

特别需要注意的是：相线和零线要按图中连接；实际操作时，一定要接好电池后才可接通电源；充电结束后，应先切断电源，再拆除电池的连线。本机的缺点是对电网的干扰较大，有条件的话，可制作一个大功率的滤波器，以减少对电网的干扰。
