杜绝浪费有实际意义的节能型交流稳压电源设计
稳压电路

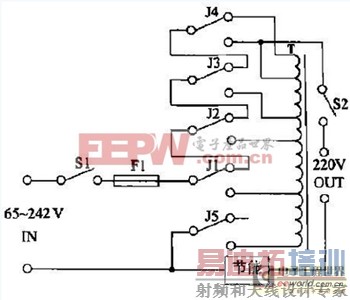

输入电压的波动范围为-25%~+10%,输出电压要求在220×(1±0.05)V范围内。将输入电压分为5档,可提高输出电压的精度。根据不同的波动率得到相应的输入电压,其对应值分别为:165V(下降25%),176V(下降20%),198V(下降10%),209V(下降5%)和242V(升高10%)。继电器控制部分和变压器原理如图1所示。
图1:继电器控制部分和变压器原理图

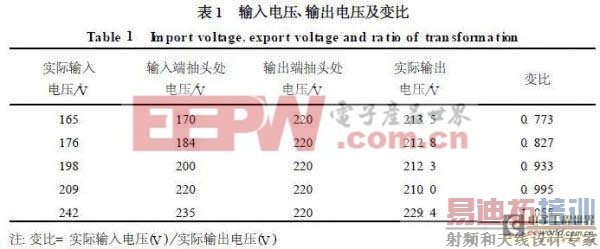

当输入电压为165V时,继电器J1、J2、J3、J4的主触头全部吸合,此时自耦变压器为升压变压器,根据一定的匝数比,使得输出电压为220V;当输入电压为176V时,J1释放,J2、J3、J4吸合,仍作为升压变压器;当输入电压为198V时,J1、J2释放,J3、J4吸合;当输入电压为209V时,J1、J2、J3释放,J4吸合;当输入电压为242V时,J1、J2、J3、J4全部释放,此时为降压变压器。变压器电路的输入、输出电压数据如表1所示:

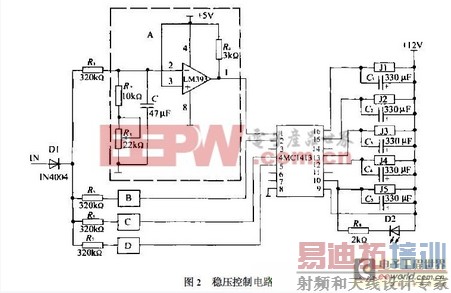

稳压控制电路如图2所示(图中方框B,C,D各框内电路与方框A同)。市网电压经IN4004整流,由320k8电阻降压限流,47LF电容滤波,电阻R2与电位器R3(22k8)分压,取采样信号,采样电路与LM393的“-”端相接,基准电平与LM393“+”端相接。当采样电压大于基准电压时,即LM393“-”端电压高于“+”端电压,LM393输出低电平,MC1413输入低电平,输出高电平,继电器则不动作(释放)。当采样信号低于基准电平时,LM393输出高电平,MC1413输出低电平,继电器动作(吸合)。
节能电路

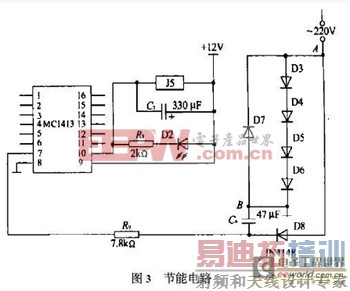

节能电路如图3所示,由5个IN5404硅整流管(D3~D7)构成识别电路。当有负载时,回路电流将流经IN5404,在A,B两点产生1.2V的交流电压,再经IN4148整流,电容滤波,电阻限流,给MC1413引脚7输入正偏压(高于门限电压),MC1413输出低电平,引脚10的继电器J5工作(吸合),用此继电器来控制自耦变压器的接地回路。当无负载时,A、B端无电压,MC1413引脚7为低电平,MC1413引脚10输出高电平,继电器释放,断开自耦变压器的接地回路,减少无负载时线圈内电流的无功损耗。
自耦变压器的设计
设计自耦变压器需计算容量、铁芯截面积、各绕组匝数及漆包线径等参数。
设计实例
据上述设计电路制造出容量为1kVA的稳压电源,其主要技术指标如下:输入电压范围165~265V,输出电压230×(1±0.05)V,铁芯截面积22.4cm2,铁芯外廓32mm×70mm,每伏2.4匝,电磁功率线径为0.69~0.75mm,传导概率线径为1.08~1.15mm,每伏磁通量密度为2.43TV。
结束语
本文设计的节能型交流稳压电源,主要特点是通过改变自耦变压器抽头实现稳压器的波形不失真。经样机实验,调试已获得成功,说明该设计方案是可行且可靠的。
