逆变系统直流支撑电容器的应用

录入:edatop.com    点击:
1、引言

在现代电力电子行业中,整流以及逆变电源系统得到了长足的发展。而在此电源系统中,直流支撑电容器的作用是防止因负载的突变造成直流母线以及电容器本身的寄生电感产生感生电动势而导致直流母线电压大幅度突变。本文主要介绍金属化薄膜直流支撑电容器本身的杂散电感的减小方案以及产品内部电流分布方案的探讨。目的是最终使得DC-Link电容器产品具有较低的发热损耗以及比较均匀的温度分布。

2、原理简述

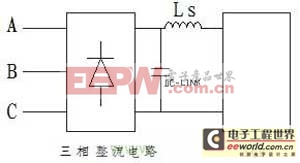

直流支撑电容器(即DC-Link电容器)在电力系统中的典型应用电路如图1所示,图中Ls为系统连线的寄生电感。

逆变系统直流支撑电容器的应用


图 1

在此应用场合中,可以视IGBT逆变器为整流电路的负载,此开关器件负载具有突变电流,而根据公式(1)可知V=L×di/dt-----------------------(1)突变电流在电感的作用下,将会产生一个感生电动势,当电路以及电容器产品本身杂散电感影响下,此感生电动势可能会达到数十甚至成上千伏,如此之高的突变电压将会对系统造成严重干扰,甚至损坏系统。而直流支撑电容器的作用就是利用电容器电压不能突变及电容器容抗随频率的升高而降低的特性,在一个很宽的频带范围内为系统提供低阻抗通道,从而降低直流母线的交流阻抗。根据公式(2)

逆变系统直流支撑电容器的应用

式中ω=2πf,ESL为杂散电感,ESR为等效串联电阻。


由上式可知,电容器的阻抗不仅与电容量有关,同时还与等效串联电阻、杂散电感、系统频率有关。
