教你设计LLC变换器仿真出便利神器

录入:edatop.com    点击:

设计指标:

输入电压范围: VinMin=300VDC, VinMax=400VDC

额定输入电压: VinNom=360VDC

输出电压电流(最大值):12V/22.5A

输出功率:Po=12×22.5=270W

谐振频率:fr=100KHz

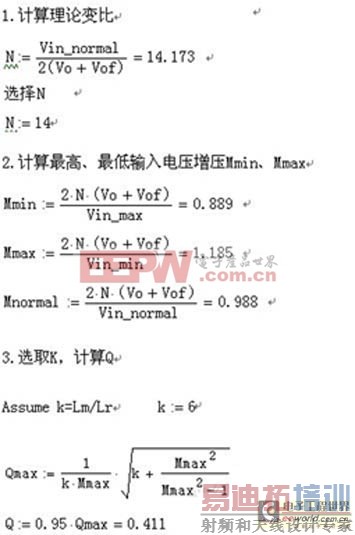

教你设计LLC变换器仿真出便利神器

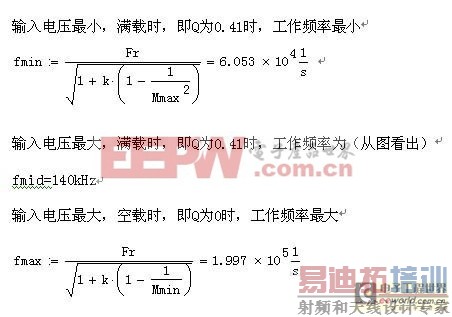

教你设计LLC变换器仿真出便利神器

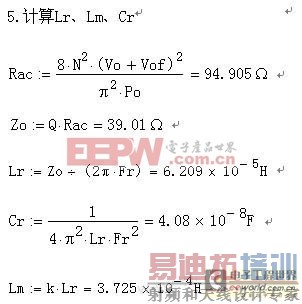

教你设计LLC变换器仿真出便利神器教你设计LLC变换器仿真出便利神器

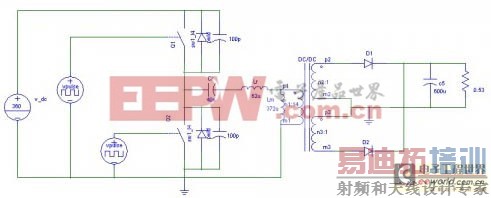

Saber仿真原理图如下,仿真参数与计算一致。

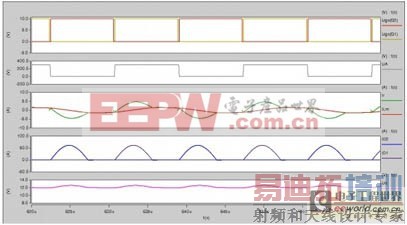

教你设计LLC变换器仿真出便利神器输入电压360V,输出电压12V,满载时,工作频率与谐振频率相等为100kHz,主要波形如下图:

教你设计LLC变换器仿真出便利神器

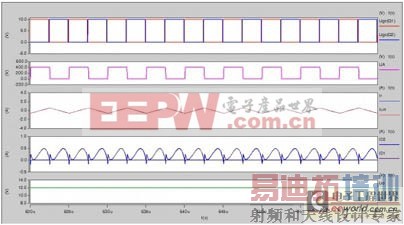

输入电压300V,输出电压12V,满载时,工作频率最小为60kHz,工作在2区,主要波形如下图:

教你设计LLC变换器仿真出便利神器

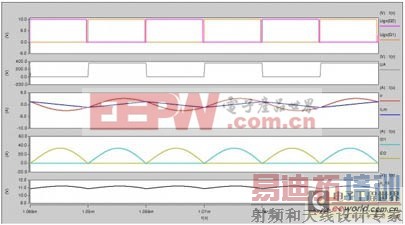

输入电压400V,输出电压12V,满载时,工作频率为140kHz,工作在1区,主要波形如下图:

教你设计LLC变换器仿真出便利神器

输入电压400V,输出电压12V,空载载时,工作频率最大为200kHz,工作在1区[模式3],主要波形如下图:

教你设计LLC变换器仿真出便利神器
