无法打过孔 via usage for this net is restricted

录入：edatop.com 点击：

昨天画一个LVDS信号的转接，由于比较简单就没有画原理图。
通过我们结构给的DXF文件导入后在ECO模式下将插座画好，然后使用pads Router 布线，到最后画过孔时遇到不能画的问题，求高手解惑。

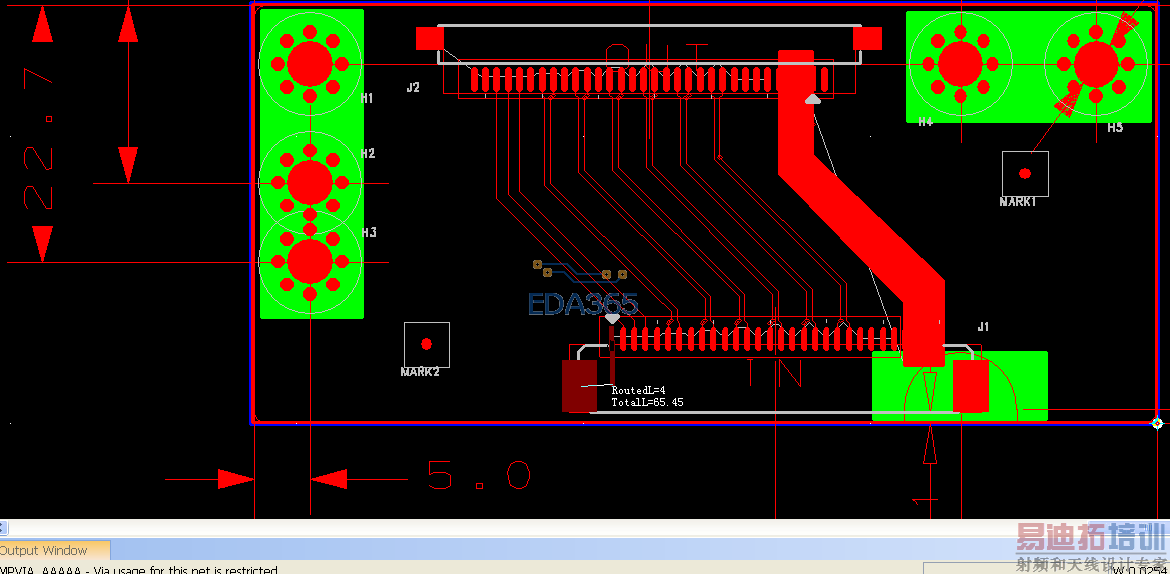

如图左下角为问题描述。

以前也画过相似的板子，只是没有导入DXF文件，没用Pads Ruter 布差分线，没遇到这样的问题！

通过google 已解决（百度知道里的）：
过孔要在先设置好，你有没有设置啊？在setup-pad stack,via中设置好。
钻螺丝孔可以做个元件，这个元件就是一个焊盘，把它当作螺丝孔来用，最好把这个元件接在地网络上。也可以用board outline 画一个螺丝孔，建议用前者。
