pad2005sp2如何快速制作780pin的BGA封装元件
录入：edatop.com 点击：
如题

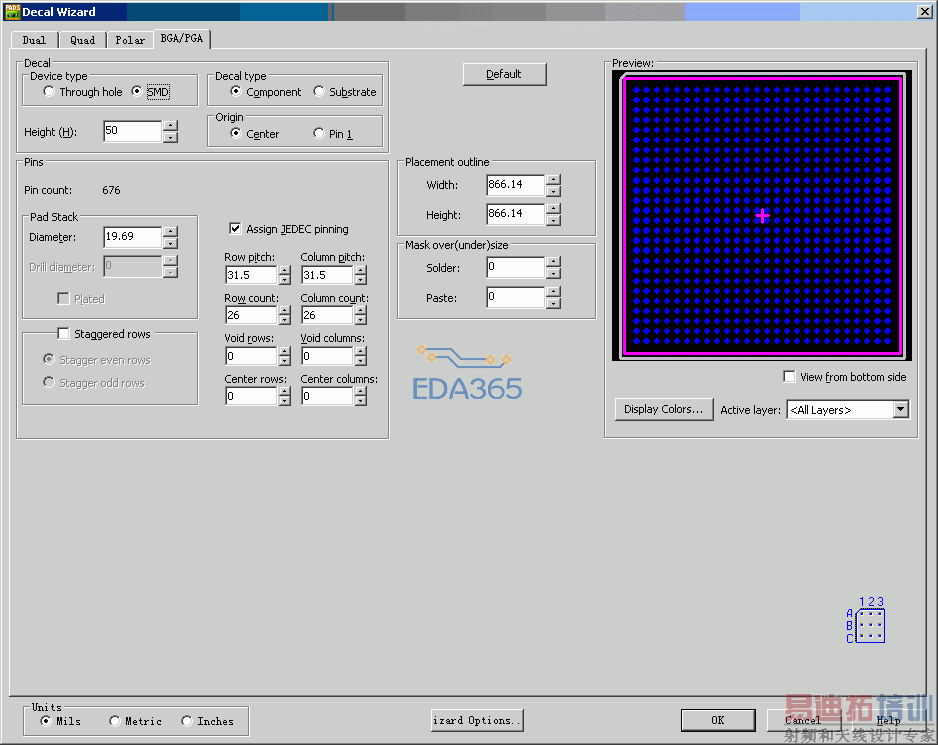

快速制作就是实用向导制作封装啊！只要输入几个尺寸即可！
对你有帮助，请给几分谢谢！
不是的，是原理图封装就是那个CAE呀，一个手动输入岂不是很麻烦1152个pin啊。
