看看图中是什么意思？
录入：edatop.com 点击：
大虾看看图中是什么意思？

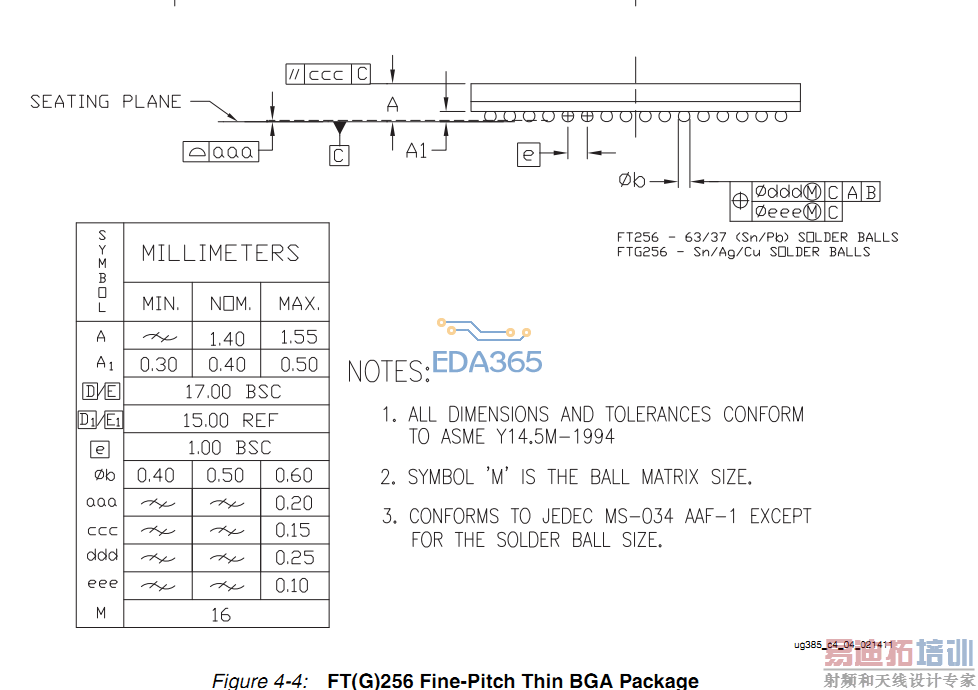

图中qqq，ccc，ddd，eee，M分别代表什么意思？
图中qqq，ccc，ddd，eee，M分别代表什么意思？
为什么每次我都看到图片呀？
这是什么原因呀？
看下面表格相对应尺寸
这是对应的哪里的尺寸？
公差啦.
大哥，具体对应的什么意思啊？
上面的QQQ、E啊什么的，对应下面的QQQ、E旁边有个数字
ddd，eee这两个代表的数字我知道，为什么一个引脚的直径要有两个公差呢？
有两个不同的型号?
我现学现卖一下：先看标注图中一黑体三角带框的C,这是指定图中基本参考面（或指虚线面)。图中还有一个SEATING PLANE面。那么再看公差标示。QQQ前面个半圆符号，表示为面轮廓度，意为所有球所在的面与基本参考面的公差；CCC前面有//符号，表示为平行度公差，后面带有C，即意为上面与基本参考面的平行度公差；那ddd和eee前面有十字圆符号，它不是圆直径公差而是位置度公差，后面有A,B,C，表示想对A.B,C的位置公差，这样就不难理解它为什么有两个了；那么M,图中已经说明为，BALL MATRIX SIZE。
谢谢楼上详细解答
