如何使用add ruese 对多个相同的电路模块快速布局？

录入：edatop.com 点击：

使用add ruese 进行多个人合作布局的操作懂了，但是如何使用add ruese 对多个相同的电路模块快速布局呢？
在多人合作的时候导进来的ruese是别人做的相同器件，但是在同一个pcb上有多个相同模块的时候是否可以使用add ruese进行快速布局呢？（基本思路：先做好一个模块的布局，做器件的ruese，然后把其他相同模块的器件都删掉，当然是在ECO模式下删，呵呵，然后使用add ruese添加相同的模块器件进来）但是我试验了一下在更新网络的时候出现了要不就是加进来的器件被删掉，软件重新添加进来没有布局的器件，要不就是有些器件跑了，没有像先前做好的那个模块那样的布局。
请教是否有高手可以解决一下这个问题呢？对大家都有益的。

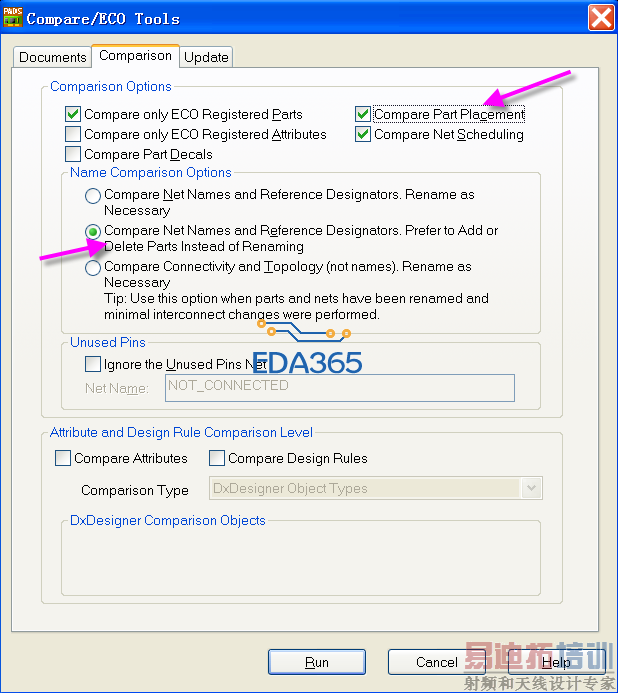

更新网络时,要选择此两项:
