DDR3 地址线，上拉电阻的放置位置

最近要设计一款产品，由于相关资料还不到位，所以先自己分析分析。

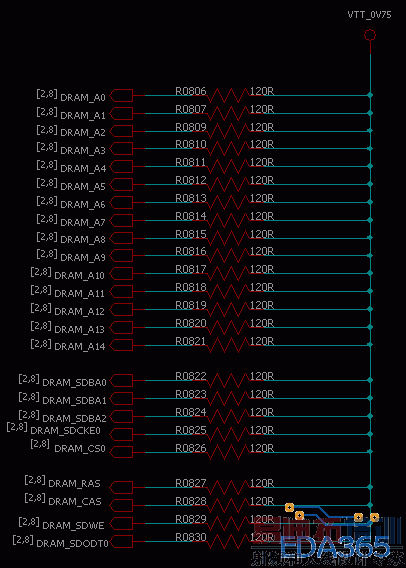

一片DDR3，地址线，控制线均有一个120ohm的电阻上拉到0.75v，请问这个上拉电阻是为了阻抗匹配还是什么作用？在布局时，放在什么位置？靠近主BGA 还是ddr3芯片呢！怎么个拓扑结构才能使出现方便一些！
绿色部分为地址和控制线！

初步定为8层板，这个是根据其他电路定的，不是为了画DDR才弄的8层板！叠层为
topgndsigpwr pwr2 sig gndbottom
大家一起来学习，分享下经验，如何走线，都在哪些层走比较好！参考平面怎么弄。诸如此类！
有东西别藏着掖着，分享出来才能共同进步！
我在设计好后也会把经验发出来！

晕没人愿意帮忙的吗？

可惜我不会，帮忙顶，期待高手帮忙，

很想帮忙，可惜我正在学，还是一头雾水呢

上拉电阻放在末端.明白没有呢

我也想过放在末端，但会有一个问题。无法避免的会从走线拉一个tip再连到该电阻上！有分支了！会不会影响信号质量！这个要跑533M的时钟，1066M的频率！

你八层板四层走线嘛,才一个DDR,用三层走线够了.把电阻放在底层,这样更靠近DDR更好些

电阻放在ＤＤＲ的后面（上面），ＤＤＲ与ＢＧＡ之间的连线考虑用第三和第六层，上拉电阻就通过顶底层实现．

谢谢版主提醒！

学习了

层叠可改为:
TOP,GND02,L3,PWR04,GND05,L6,PWR07,BOTTOM
主电源放在第四层.
两个电源层不要叠在一起,电源纹波会很大.

过有所学

谢谢版主的提醒！

感觉你的上来电阻应该放在源端，这样和内阻匹配，

这个不叫上拉电阻，应该叫终结电阻（Terminal Resistors)，最好的位置是放在靠CPU一侧，然后VTT的地方搞一块大一点的铜皮，前后放上大的电容，这样，地址控制线吃电才够。
我之前发过一个作品，你可以参考一下：
