过孔的选择
录入：edatop.com 点击：

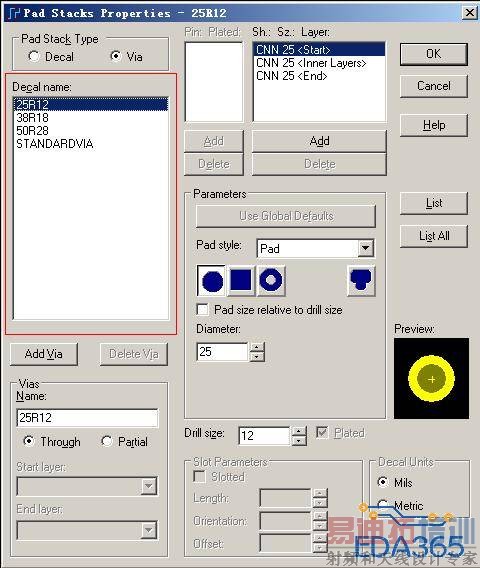

如图所示有多种过孔时怎么选择其中一种为默认的过孔（shift+点击左键时出来的过孔）。
在DesignRule中设置

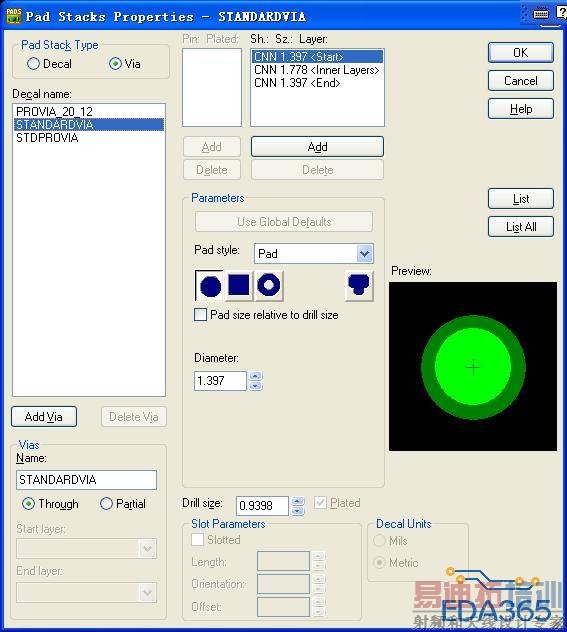

1、首先 Setup--->Pad Stacks ，设置好你PCB所需要的过孔类型。
2、Setup--->Design Rules--->Default--->Routing
把你需要的Vias类型添加到Selected Vias 里

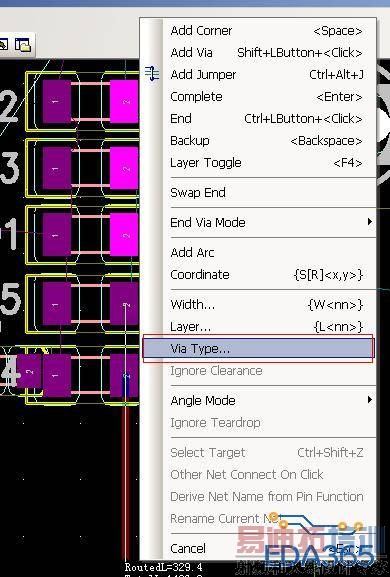

3、在走线的时候点击右键，选择Via Type
4、Via Mode里面选择Through，在Via List里面选择你在添加过孔的操作时，要设为默认的孔就可以了。
顶楼上
楼三说的很详细，顶你。
学习
好久没上来了，今天才看到你的回复，谢谢！
顶起
