关于走线

录入：edatop.com 点击：

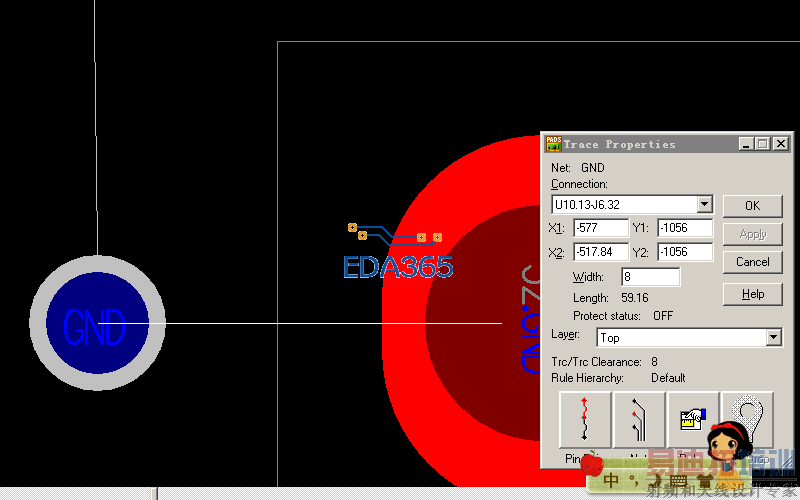

小弟最近才学pads，走线线宽默认值设置的是8mil,但是当走线的时候发现线宽好细，简直就是飞线，如图一；

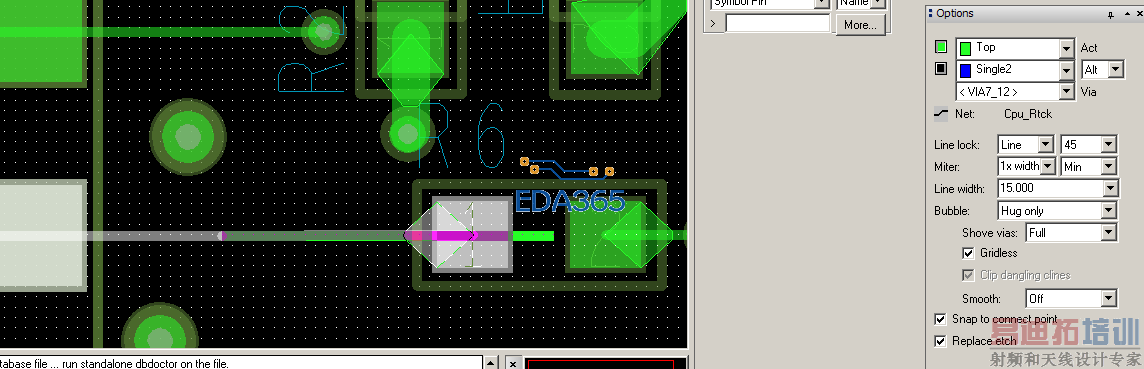

当双击更改线宽变为15mil的时候，就恢复到正常的状态，如图2；
这是怎么回事啊，protel，allegro都可以在画得时候更改的，而且也没有这么细啊，如图三；
谁能帮帮我，谢了啊！

这是设置的问题，解决方法如下：
tools--->options--->global--->mininum display设置一个最小的线宽，当你所画的线大于等于这个最小线宽时，就会正常显示你所画的线宽，反之就会显示为一条细线，也就是你现在的这种情况。

二楼正解！

试试输命令R0.001

学习了，不错。

二楼的回答很正确！
