做过四片DDR3 四层板的朋友们进来解答下.

录入:edatop.com    点击:
目前公司为节约成本,需要将原来的四片DDR3 六层板改成四层的,2G BITS DDR3 (256M WORDS*8 BITS),
Net DDR_A0
Net DDR_A1
Net DDR_A2
Net DDR_A3
Net DDR_A4
Net DDR_A5
Net DDR_A6
Net DDR_A7
Net DDR_A8
Net DDR_A9
Net DDR_A10
Net DDR_A11
Net DDR_A12
Net DDR_A13
Net DDR_A14
Net DDR_BA0
Net DDR_BA1
Net DDR_BA2
Net DDR_CAS
Net DDR_CKE
Net DDR_CLK
Net DDR_CLK_INV
Net DDR_CS0
Net DDR_D0
Net DDR_D1
Net DDR_D2
Net DDR_D3
Net DDR_D4
Net DDR_D5
Net DDR_D6
Net DDR_D7
Net DDR_D8
Net DDR_D9
Net DDR_D10
Net DDR_D11
Net DDR_D12
Net DDR_D13
Net DDR_D14
Net DDR_D15
Net DDR_D16
Net DDR_D17
Net DDR_D18
Net DDR_D19
Net DDR_D20
Net DDR_D21
Net DDR_D22
Net DDR_D23
Net DDR_D24
Net DDR_D25
Net DDR_D26
Net DDR_D27
Net DDR_D28
Net DDR_D29
Net DDR_D30
Net DDR_D31
Net DDR_DQM0
Net DDR_DQM1
Net DDR_DQM2
Net DDR_DQM3
Net DDR_DQS0
Net DDR_DQS1
Net DDR_DQS2
Net DDR_DQS3
Net DDR_DQS_INV0
Net DDR_DQS_INV1
Net DDR_DQS_INV2
Net DDR_DQS_INV3
Net DDR_ODT0
Net DDR_RAS
Net DDR_RSTN
Net DDR_WEN
请问下四层板四个DDR单面放及正反贴两种方式该如何分组及走线?电源怎么样处理?做过的朋友分享下经验,谢谢

你的主芯片是BGA的还是QFP那种的?地址线在中间还是在两边?啥都不清楚怎么跟你说啊!

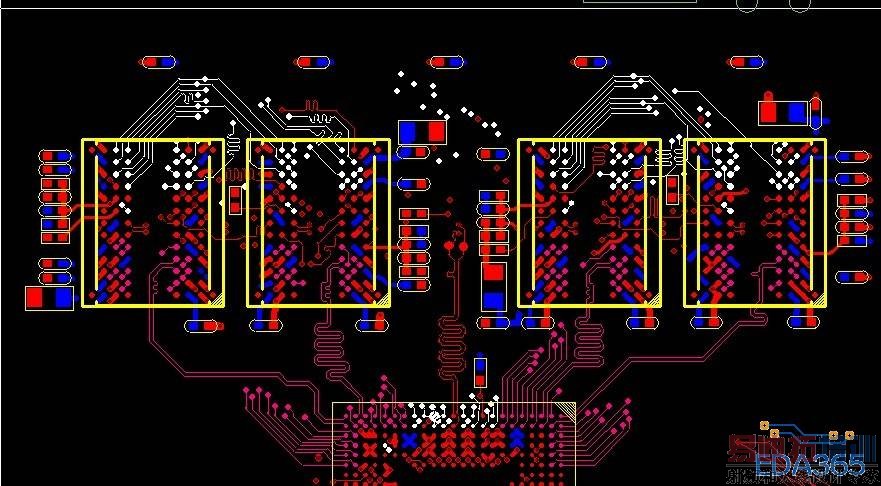

是BGA封装的,地址线从中间出来,白色的是地址线,蓝色的是电源1.5V, 这是原来6层板的截图。

DDR3只有BGA封装的。

围观!

4层板4个DDR3?相当的困难,可以说基本上不太可能,走线你只能在TOP与BOTTOM走,能走通就不错了,你还要严格等长,就算你走通了,等长是个问题,还要放bypass电容,空间够吗?走出来能保证信号的完整性,能保证串扰减到最小吗?这些都要综合考虑进去。

是呀,可以说是很有挑战性,老大说四个DDR3四层板已经有公司做过了,让我也做出来,所以来请大家分享下经验

前辈QFP,走两侧的,数据线可以严格分两组吗?求赐教!

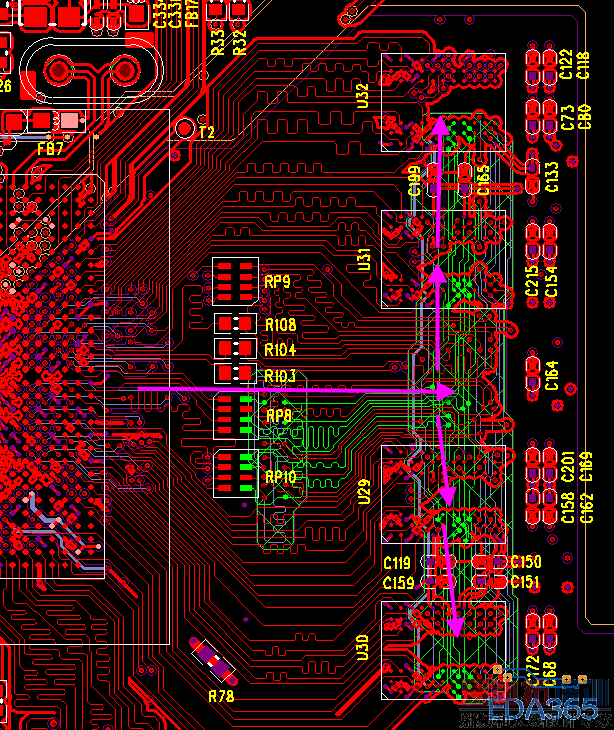

可采用如下图的布线:

看一下主芯片的layout guide.
我们做的DDR3都是采用菊花链
我看楼主做的是远端分支.

强大!数据线一组走在顶层,另一组走在底层了吗?是不是还要在电源层走地址线啊,不好意思,没怎么看明白,如果有理解了怎么走线的前辈,希望赐教!谢谢

高手!前辈,绿色的线是地址线吧?另一组数据线怎么走出来的?求赐教!

厉害!忍不住,想问一句,您一组数据线走在顶层,另一组是不是先走了一小段的底层,打孔到顶层走的呢,就是图中的绿色线的部分?谢谢!

DDR3 6层还是蛮有难度的,高手,顶一下!

地址线得做T形等长,我想问下如果做单面放跟正反贴的话四层该如何处理,电源又该怎么弄,请各路高手分享下经验。对于我这个板子做四层板布线方面大家有什么建议?
