pads元件封装的一个问题，哪位遇到过帮忙解决下
录入：edatop.com 点击：

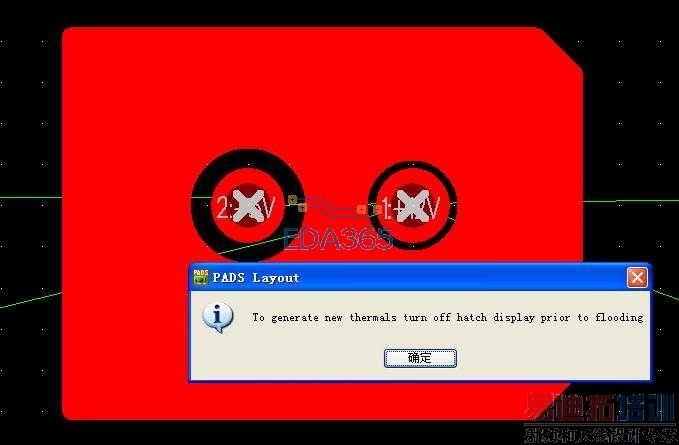

调用一个偷锡焊盘的封装 不知道则么回事 偷锡焊盘的尾巴显示不出来，移动时还是看得见的但是灌铜的时候 不避让，短路，急死了，哪位遇到过帮忙解决下，
封装里面是用copper和pad associated的操作完成的偷锡焊盘封装，但是在元件库和pcb上静止防止的时候只显示右边的焊盘，
将封装发上来，可能是你做错了。
附件是封装，老大 看看是不是哪里不对劲
tp1.pcb
老大，这个是调用别人的PCB的COPY过来的，以前也遇到过元件里面有标注的，所有层都打开了 但是就是显示不出来，
封装里面有其他层的信息。根据这个尺寸，自己重新做一个就行了。
别人的不一定适用自己。
