感应式指针手表电池测试器方案

本文所描述的手表电池测试器，通过采用非接触式方法，感应电子手表秒针的驱动脉冲，勿需打开手表后盖，即可方便快捷地判断手表内电池和驱动电路是否正常，并伴有声光显示，同时配有一动圈表头，可以测量3V以内各类低压电池的电压。

该测试器可以作为维修钟表的专业仪器使用。

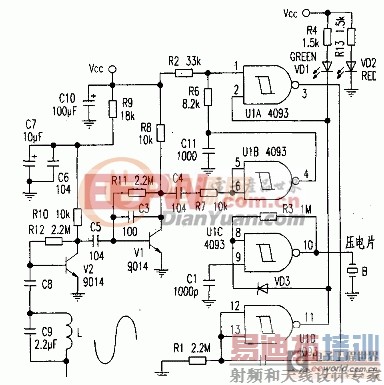

电路原理如右图所示，工作原理如下：U1C构成频率为2kHz的振荡电路，直接驱动压电陶瓷讯响器B。V2及L、C构成高频振荡电路，经V1交流放大后，进入U1B进行整形。平时高频信号由C11滤波成为恒定的直流电平，由1t6和R2将U1A的①脚置为高电平（H），因电路处于稳定状态时，②脚为高电平（H），故③脚为低电平（L），此时后级的U1D单稳电路处于被钳位状态，VD3被关断，讯响电路不工作。

当电子手表靠近测试器感应到L端时，其秒针线圈内的驱动脉冲信号，使V2的振荡频率被调制到与脉冲信号相同的低速频率，经V1放大、U1B整形后。将U1A的①脚电平拉低（L），U1A的③脚变高（H）。由于C2两端电平不能突变，使U1D（11）脚变低（L），VDI被点亮，U1C讯响电路开始工作，大约0.5s后，C2经过R1回路进行充电，一旦充电完成，U1D的（12）、（13）脚开始变低（L），U1D的（11）脚翻转变高（H），VD1变暗，同时U1C讯响电路通过二极管VD3被关断。

该电路的安装调试非常简单，U1为四二输入CMOS施密特触发器CD4093，使用DC9V层叠电池供电，上电时由于电路稳态的建立过程，B1会有一声短暂的讯响。当用手指触摸V2的基极时，会连续触发U1的单稳态电路工作。指示电池容量的动圈表头。可通过一个多刀滑动开关来选择被测电池的类型。整个仪器外形为：160mm×128mmx41mm，毛重约320g。

普通指针式电子表，每一秒钟产生一个驱动脉冲，而没有秒针功能的超薄型电子表，每6～10秒产生一个驱动脉冲。驱动脉冲信号的强弱，可由电子表距离L的远近来判断。使用该仪器能瞬间判断是驱动电路故障还是机械电路的故障。该电路除了能感应普通电子手表外，还可以感应石英钟、BP机、手机、电动玩具等器具的工作状态。
