针对多种有源和无源器件应用的平板电脑设计方案
针对ESD、EMI部分的平板电脑参考设计方案
大联大凯悌集团代理的InnoChips推出基于ESD、EMI等器件的平板电脑参考设计,并为客户提供多种型号,其中包括相机用并行模式ESD滤波器、相机和液晶显示模块用MIPI/LVDS共模滤波器、HDMI用ESD压敏电阻、USB2.0高速用ESD压敏电阻和EMI屏蔽解决方案等。
大联大凯悌集团代理的Comchip(典琦)推出的ESD平板电脑解决方案包括:无卤素ESD二极管CPDQR12V-HF可实现双向ESD保护,提供系统器件密度;CPDQR5V0H-HF、CPDQR5V0C-HF用于双向ESD保护,具有低钳位电压、低漏电流特性;无卤素ESD阵列CPDT-5V0U-HF采用表面贴装封装,符合IEC61000-4-2 Level 4 ESD保护,实现高器件密度。
针对天线部分的平板电脑参考设计方案
大联大凯悌集团代理的Galtronics(加利电子)推出的针对平板电脑应用的天线设计方案是高性价比、高质量的高性能定制化产品,帮助客户缩短天线设计时间。其产品包括内置/嵌入式天线、组合内置/外置天线、伸缩天线、板状天线、粗短天线、可伸缩天线、灵活“橡皮鸭”便携式天线和固定长度天线。
针对IR部分的平板电脑参考设计方案
大联大凯悌集团代理的Everlight(亿光电子)推出的用于远程控制的IR LED、IR LED接近传感器等多种产品解决方案,即红外LED和硅探测器,包括发射二极管、光电二极管和光电晶体管。同时,产品封装方面也提供了各种通孔及SMD标准封装。
针对MCU部分的平板电脑参考设计方案
大联大凯悌集团代理的Nuvoton(新唐)推出的Cortex-M0系列解决方案可用于平板有线对接应用。其NANO100系列以最低功耗、低门数、精简程序代码、内建USB及多种高速通讯能力器件等特性,使其执行效能为一般微控制器的数倍。其先进低功耗工艺与内建 USB 2.0 全速装置,特别适用于消费电子、工业控制、安防、通讯系统,与需要高速计算的数据采集系统领域。
NANO100系列执行速度高达60MHz,内建 32 位乘法器、巢状中断控制结构 NVIC、双信道 APB 设计,内建 32K 到 64K Bytes 程序闪存、独立 4K Bytes 快闪数据区、独立 4K Bytes 在线升级闪存区 (ISP)、4K ~ 8K Bytes 数据存储器区;在通讯部份,NUC122 系列整合高速 2 组 UART、2 组 SPI,可连接 4 个 device、1 组 I2C;此外,NANO100 系列尚有脉宽调变 (PWM)、捕获与比较功能、4 组 32 位定时器 (Timer) 、看门狗 (Watchdog Timer)、内部 RC 晶振、低压重置、掉电检测功能等。

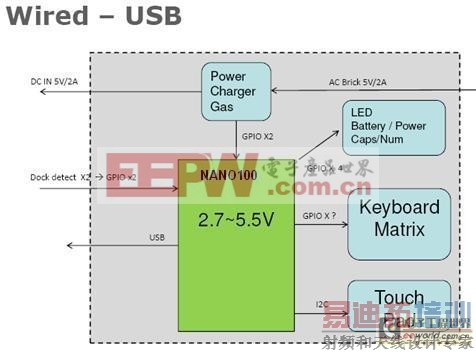

图示-有线USB应用针对MEMS部分的平板电脑参考设计方案
大联大凯悌集团代理的SiTime推出的新一代低功耗MEMS可程序单端振荡器--- SiT1602和SiT8008是平板电脑应用领域最优性价比的时钟解决方案之一。这系列不但在频点,频率稳定性,待机模式和小封装等规格上提供最具灵活性的组合,并以其超短的供货期和优异的长期可靠性可为系统厂商在供应链管理上做出贡献。SiT8008可支持1MHz到110MHz中任何频率,并精确到小数点后6位,使用于非常用频。 如需标准频点,则可选用SiT1602所支持的3.75MHz到77.76MH之间48个标频点,以达到最佳性价比。
产品特性和优势:
灵活的规格组合,简化系统设计
1-110MHz任何频率
1.8V, 2.5V-3.3V电压
±20PPM - ±50PPM全温频率稳定度
工规(-40 °C – 85 °C)或上规(-20 °C – 70 °C)工作温度
无温飘,全温频率稳定度可达±20 PPM
5μA待机休眠功耗(standby mode), 延长电池使用时间
5个标准封装选择,最小为2.0 x 1.6 mm, 可节省50%以上PCB面积
100%于石英振荡器管脚兼容,可直接替换
可调上升下降时间,达到最佳EMI
优异的可靠性和耐 [p] 用性,比石英高40倍

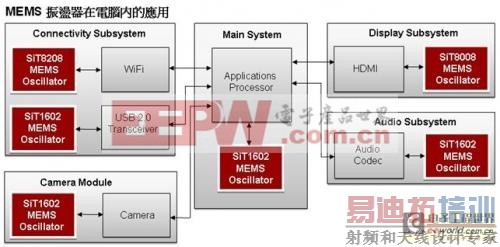

图示-应用电路
除了以上的解决方案,凯悌集团还推出了AEM科技的SMD Fuses(贴片保险丝)解决方案,如F0603FF3000V032T、F0603FF3500V032T和F0603HI5000V032T;EUTech(德信科技)针对智能手机和平板电脑的音频放大器、电池充电器、电源管理产品;Interquip(应达利电子)的SMAC、SMCM、SMCE等系列晶振解决方案;PDC(信昌电)的高电压 MLCC组件最佳逆变器解决方案;Taejin Tech(HTC Korea泰进)的LDO稳压器平板电脑机解决方案;TROQ(创捷电子)的晶振解决方案;ViKing(光颉)的最佳电感、微奥姆电阻、精密电阻解决方案;以及Wellcomp(元玺)的WMCS Series Metal Strip Current Sensing Resistor解决方案。
