小米手机连接器脱落故障 看“米粉”如何自修理?

录入:edatop.com    点击:

之前我自己的小米1代电池连接器出现了脱落故障,连焊盘都扯掉了,找了许多资料都没有修复,这里要感谢一位网友当时提供的主板及电原理图才帮我成功修复小米1。这里我将我自己的维修方法及图纸贴出来供大家参考。

首先是小米手机出现的问题如下:

小米焊盘脱落,现在不知道这三根触点具体连到电路板哪个地方

小米手机连接器脱落故障 看“米粉”如何自修理?小米手机连接器脱落故障 看“米粉”如何自修理?

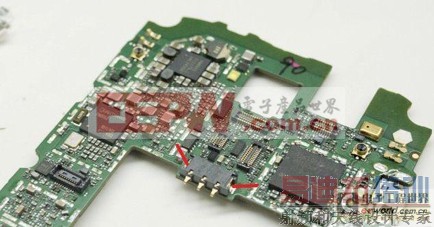

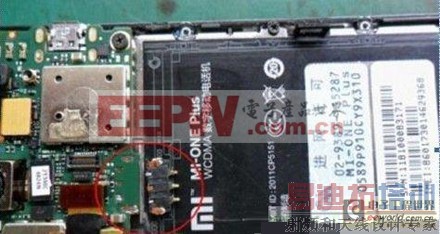

坏掉的样子类似于这样:

小米手机连接器脱落故障 看“米粉”如何自修理?

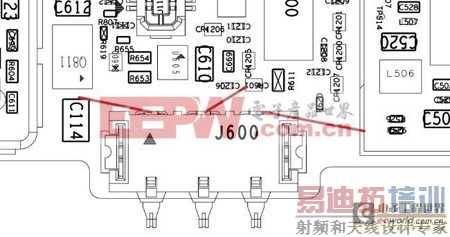

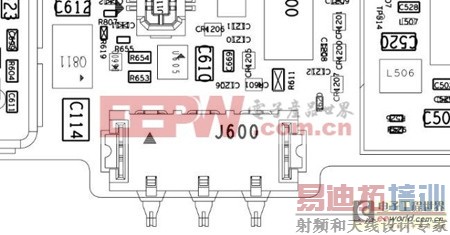

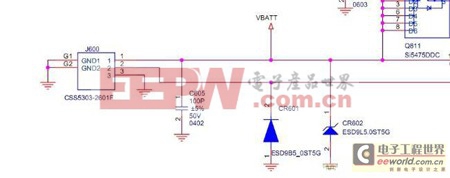

断掉的焊盘引线不知道到哪了,也没有相同主板可以参考线路走向。接下来的是我的维修过程:首先上元件布局图和电原理图(局部),图中元件编号代码大家自己对照。

小米手机连接器脱落故障 看“米粉”如何自修理?

小米手机连接器脱落故障 看“米粉”如何自修理?

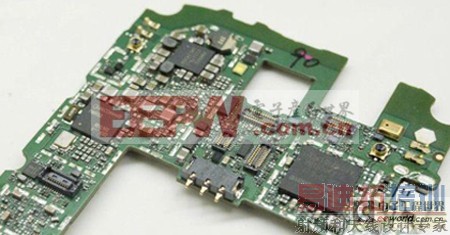

再来看看我是如何连线的,电池连接器正极触点接左边电容C114的上边,中间接在CR601的左边(可以用万用表确定正负极,负极与屏障罩相通),电池负极接屏障罩。临时固定焊盘比如用手捏住,装电池看能不能开机和插上充电器看能否充电,如能开机和充电就基本修复。焊线可以用飞线代替。

小米手机连接器脱落故障 看“米粉”如何自修理?

因为电池连接器已经脱落,有的没有了焊盘无法固定,我直接找到一个1N4007二极管,(也可以用稍粗的铜丝或其它元件引脚,图中红线为剪短的二极管引脚)剪适当长度的引脚搭棚焊接在屏障罩上,注意电池负极也是直接焊在屏障罩上,最后在电池连接器周围滴上热熔胶,等冷却后就可以正常使用了。

小米手机连接器脱落故障 看“米粉”如何自修理?

有网友建议用AB胶之类的来固定,其实是很牢固,但如果再次松动或脱落清理主板很麻烦,用热熔胶的好处就是,要再次维修时用棉球点适量的酒精,热熔胶自动脱落,无残留,焊盘如新,大家可以试试。
