电源设计中片式电阻必须了解的知识
定义:导体对电流的阻碍作用就叫导体的电阻。英文:Resistor,在一般简写为R。
片式电阻(通常叫贴片电阻),规格型号一般有0201、0402、0603、0805、1206、1210、2010、2512(不同的厂家有不同的规格)
常规系列对应的功率及最大工作电压为:
0201----1/20W----25V
0402----1/16W----50V
0603----1/16W----50V
0805----1/10W----100-150V
1206----1/8W----200V
1210----1/4W----200V
2010----1/2W----200V
2512----1W----200V
提升功率系列对应的功率及最大工作电压为:
0201----1/20W----25V
0402----1/16W----50V
0603----1/10W----50V
0805----1/8W----100-150V
1206----1/4W----200V
1210----1/3W----200V
2010----3/4W----200V
2512----1W----200V
最大过负荷电压均为最大工作电压的一倍。使用温度范围0201为-50℃-125℃,其他均为为-55℃-155℃.
使用时特别要注意电阻的最大工作电压,一般设计工程师不是太注意这一点,用于高压时,应使用多的电阻串联。

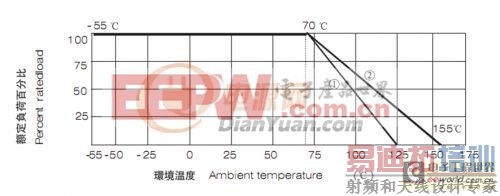

特别要注意的是所有的电阻在环境温度为70℃时功率骤降,高温电源设计时必须考虑这一点。
目前一般使用的表贴电阻系列标准为E24及E96
E24表示方法为三位,有效为为前面两位,后面为10的次方数。例如:
203 表示为20*103=20KΩ

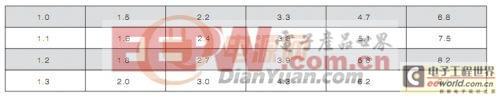

E24系列(*10N)
(单位:1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ)
E96表示方法为四位位,有效为为前面3位,后面为10的次方数。例如:
2003 表示为200*103=200KΩ

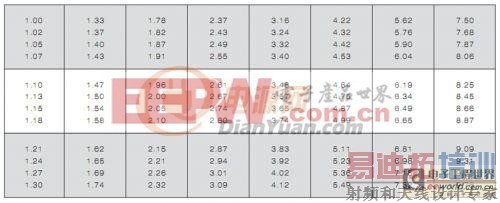

E96系列(*10N)
(单位:1Ω,10Ω,100Ω,1KΩ,10KΩ,100KΩ,1MΩ,10MΩ)
小阻值的电阻一般以R代表小数点。例如:
1R0=1Ω
一般错误的认识:
103比1003电阻精度低,这是个错误,其实只是个标准不一样而已。
精度在电阻的完整型号内会有不同表示,一般是以字母表示。
代号一般为:
D ±0.5%
F ±1%
G ±2%
J ±5%
K ±10%
M ±20%
电阻的温度系数,一般极少工程师会注意这个,一般有两种:K –±100ppm/℃和L---±200或250 ppm/℃
在使用过程中,振荡电阻和取样电阻就需要考虑这个指标(一般较少工程师考虑这个,考虑这个的都是大鱼)。表贴电阻常规分为厚膜电阻(最常用的),合金片式电阻(一般用于电流检测,功率一般做的比较大,精度也比较高)
合金片式电阻的功率表示一般为:
C 1W
K 1.5W
L 2W
M 2.5W
N 3W
精度一般有:F--±1% G--±2% H--±3% J---±5%
合金电阻的温度系数一般不超过100 ppm/℃
由于合金电阻的价格昂贵,一般都是使用高精度的厚膜电阻代替使用,只有在高档电源中才会使用合金电阻。
PCB拼板时应注意电阻的方向,方向不正确,会导致一些意外情况出现,如拼板分割后,电阻损坏,使用一段时间后电阻无缘无故损坏等。下面给出电阻(电容也是一样)在拼板上的错误位置和正确位置。
图1为设计位置不良,R1方向不正确,R2距离边缘过近。
图2为上等位置设计(注意到这个细节的工程师不是很多)
当然电阻的焊盘设计也是很重要的,对于使用波峰焊接的(焊接面主要在电极边缘和线路板接头的地方),一般使用标准库就成,对应使用焊膏回流焊接的焊盘(回流焊接面主要位于电阻电极的下方)比标准的要小20%-30%左右,毕竟焊锡也是要钱的啊。
对于电源设计来说,一般电阻不建议使用超过1M的电阻,电路板上的污染,温度及湿度等会造成电阻阻值的明显变化,同样不建议使用尺寸小于0603的电阻。
