直流电子负载如何实现CV/CC/CR工作的电源模式

录入:edatop.com    点击:

其实,无论是直流电源还是直流电子负载,CC和CV工作模式实现原理也都非常相似。

直流电子负载如何实现CV/CC/CR工作的电源模式

电子负载的CC模拟框图

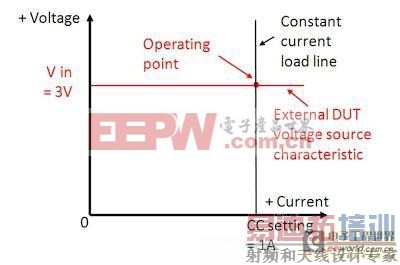

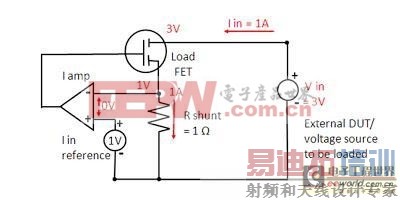

电子负载工作在CC模式时,通常其供电设备是一个电压源。电子负载的电流放大器通过比较感应电阻R上的电压和参考电压,然后控制FET场效应管的RDS ,使得整个回路工作和保持在设定的电流。图2为CC模式下对应的I-V曲线,准确的工作点就是电压源的电压和电子负载设定的电流的交叉点。

直流电子负载如何实现CV/CC/CR工作的电源模式

CV模式和CC非常的相似,如图3所示,不同的就是比较的不再是电流感应电阻上的电压,而是分压电路上的电压。此时,电压保持稳定,且FET场效应管会尽可能的吸收外部电源能够提供的电流。

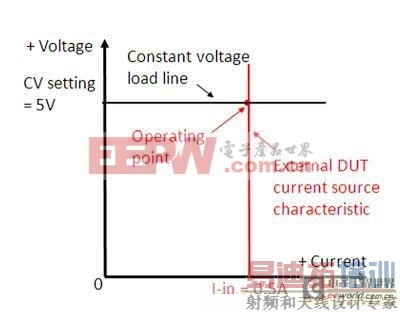

直流电子负载如何实现CV/CC/CR工作的电源模式常见的锂电池就是典型的CV源,而电池的充电过程需要使用恒流源。图4为CV模式下对应的I-V曲线。

直流电子负载如何实现CV/CC/CR工作的电源模式

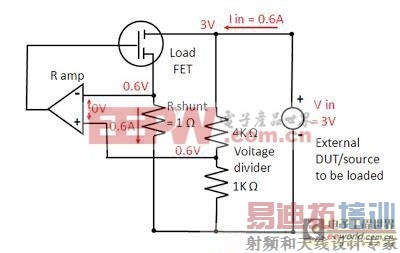

CV和CC模式与直流电源的实现方式比较接近,也相对比较简单。那电子负载的CR模式又是如何实现呢?如图5所示,当CC和CV模式同时受控时,保持特定的电压和电流的比率( V/I =CR),即比较电流回路“感应电阻R”上的电压和电压回路“分压电阻”上的电压值。如本例中电流为1V/A和电压0.2V/V,等效的电阻R为5Ω。

直流电子负载如何实现CV/CC/CR工作的电源模式

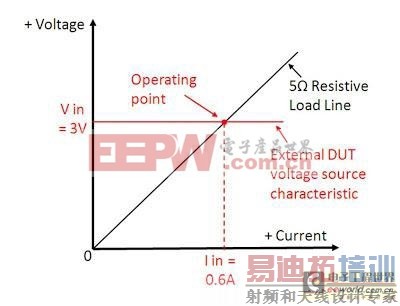

CR模式的电子负载通常用于模拟实际存电阻特性的电子设备,用于测试既可以工作在CV,也可以工作CC模式的电源。图6为CR模式下对应的I-V曲线。

直流电子负载如何实现CV/CC/CR工作的电源模式

通过上面的介绍,我们也看出其实电子负载在CV或CC工作模式控制上是非常相似的,但大部分的电子负载还能模拟纯电阻特性的负载。
