初学入门篇:贴片电阻分类、额定功率及工作电压

录入:edatop.com    点击:

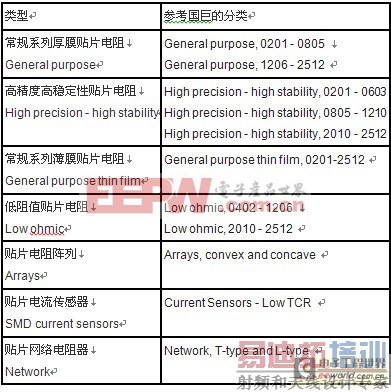

贴片电阻分为以下几大类:

初学入门篇:贴片电阻分类、额定功率及工作电压

贴片电阻额定功率及工作电压

贴片电阻的功率是指通过电流时由于焦耳热电阻产生的功率。可根据焦耳定律算出:P=I2 R。

额定功率 : 是指在某个温度下最大允许使用的功率,通常指环境温度为70°C时的额定功率。

额定电压:可以根据以下公式求出额定电压。

额定电压(V)=√

额定功率(W)× 标称阻值(Ω)

最高工作电压 :允许加载在贴片电阻两端的最高电压。

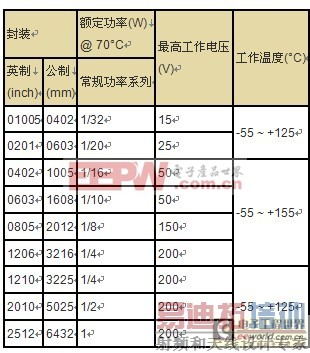

贴片电阻的封装与功率、电压关系如下表:

初学入门篇:贴片电阻分类、额定功率及工作电压初学入门篇:贴片电阻分类、额定功率及工作电压

注意事项 :

设计和使用贴片电阻时,最大功率不能超过其额定功率,否则会降低其可靠性。一般按额定功率的70%降额设计使用。也不能超过其最大工作电压,否则有击穿的危险。

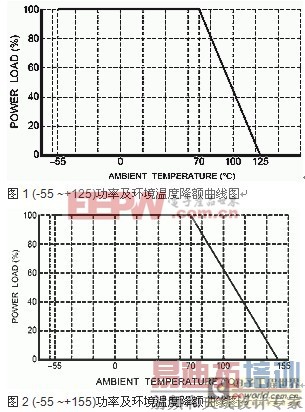

一般按最高工作电压的75%降额设计使用。当环境温度超过70°C,必须按照降额曲线图(图1,图2)降额使用。我们俗称的封装是指英制。

贴片电阻标准阻值

常规的贴片电阻阻值采用E24,E96系列。1948年IEC第12技术委员会(无线电通讯)在斯德哥尔摩会议讨论过程中,一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF以下电容器的优先数系列。

尽管想使这些系列按照10√10数系标准化,但在若干国家内由于上述元件针对5√10、10√10和20√10允许偏差进行标准化已经采用了12√10数系,而在采用了12√10数系的这些国家中要改变商业惯例是不切合实际的。虽然采用10√10数系更符合ISO的惯例,但考虑到现实情况委员会只能对不得不推荐12√10数系表示遗憾。优先数E6、E12和E24系列提案是1950年在巴黎会议上被接受的,随后发布了IEC 63号标准(第一版)。
