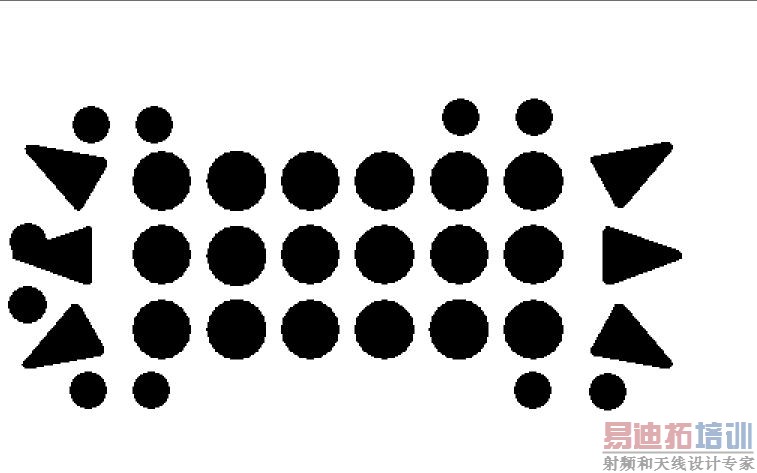

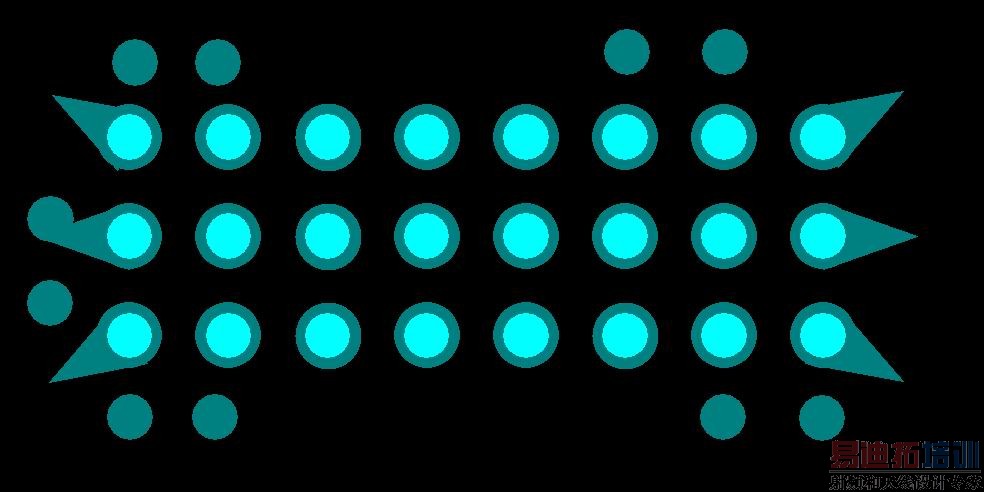

各位,请看附件2图片,图片“客户原始设计”是从PADS里抓的,图片“转成GERBER后”是从软件CAM350里抓的,拖锡位的地方不但少了6个开窗位,更要命的是转出来的GERBER拖锡位变形了,客户原始设计是很尖的,但是GEBRER是圆头的,WHY?望PADS高人指点!


如果没猜错的的画是做GERBER的时候比例不对Over(Under)sizePads By里面填的是不是0

同意楼上的说法

请问2楼的高人,没明白什么意思(Over(Under)sizePads By,这个菜单在哪里?)能否说的更详细些,最好抓个图片,非常谢谢!我现在把PADS原文件放上来,供大家研究!
P.S
比例应该没有问题(现在少开窗的问题我已经解决了,客户把元件孔的属性设计成VIA孔了,转GERBER时把VIA添加就可以了),其他的地方都对,就是拖锡位还没解决(原始设计尖的,转成GERBER成圆头的了)。如果是比例不对,那么尺寸就会不一样,但是GERBER的尺寸与PADS里量的尺寸一样(2个图片看起来一大一小,那是因为抓图的比例不一样)!
1.1-1.rar
1.1-1.pcb

file------CAM--------选择对应的层,--------------Edit-------------Options------------对应的倒数第四行(Over(Under)sizePads By

非常感谢shuchunyao !
