个有关焊盘的问题

录入：edatop.com 点击：

大家好，请教个有关焊盘的问题,有一款板子客户要求，说插座的接地脚铺铜后要形成花焊盘，别的元件接地脚也可以是花焊盘，但是对地过孔就不需要了，请问要怎么设置呀?谢谢了！急

PROTEL就知道，PADS刚学，我也不会，期待高手出现吧！我也想知道怎么弄

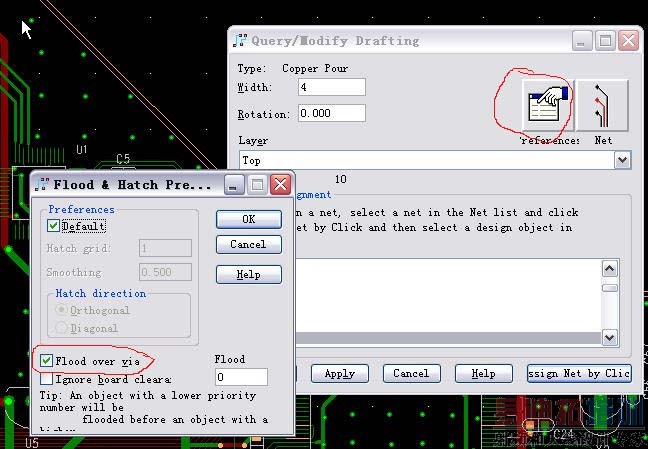

看图片，或者QQ568792228

设置铜皮的时候也可定义，简单的很呀！

这个问题相对简单,书上应该有讲的.

设置铜的方法来得更快些

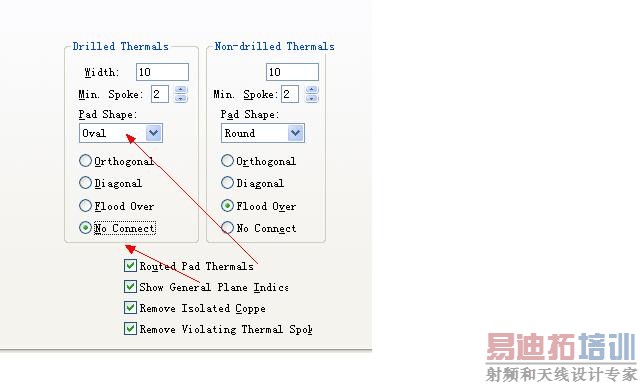

还有一种方法是那个设置的地方不动，可以按图片设置，就有你想要的那种效果

这个还是简单设置一下,焊盘形状的铺铜就行了,但是如果是同一种焊盘，同一个网络要把某一个焊盘铺成花孔,这好像还不行.
有高手知道的说一下,
