Pads导入板框文件,外形看起来有断开,导出成Gerber也一样,是怎么回事?

录入:edatop.com    点击:

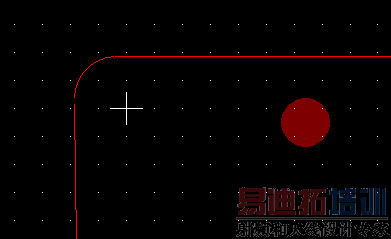

前些时用pads画了一个按键板,在导板框文件后,发现边框放大后某些部分有断线,但双击看弧线的坐标是重叠的,可是看起来是分开的,而且导出gerber文件后也是不连续的,如下图:

导出gerber到cam350中看也是一样的

开始我用的是emn格式的,后来换成dxf格式,并做了封闭处理,还是一样,下面是板框文件
key.zip
板框.zip
最后这个小板我还是发出去做板了,现在已经做出来了,没有什么问题,但是这个板框断线的问题一直没搞清楚是怎么回事,哪位大哥帮忙看看吧

看了PDF资料,可能是你将所的线条合并在一起有关,建议外框单独合并

帮顶一下,等高人解答

谢谢帮顶,zhongjh,我外框是放在CAD中一个单独图层处理的,和里面的孔没关系的,感觉Pads对包含圆弧的图形支持不太好,再传一个有问题的dxf文件,很简单的边框,导入pads后也是有断线。
不连续.dxf
